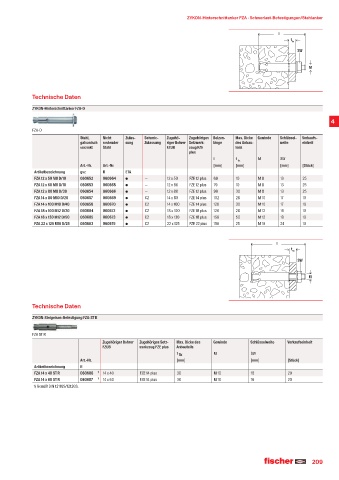

Page 209 - fischer Hauptkatalog Befestigungstechnik

ZYKON-Hinterschnittanker FZA · Schwerlast-Befestigungen/Stahlanker

l
t
fix
SW

M

Technische Daten
ZYKON-Hinterschnittanker FZA-D

4
FZA-D
Stahl, Nicht Zulas- Seismic- Zugehö- Zugehöriges Bolzen- Max. Dicke Gewinde Schlüssel- Verkaufs-
galvanisch rostender sung Zulassung riger Bohrer Setzwerk- länge des Anbau- weite einheit
verzinkt Stahl FZUB zeug FZE teils
plus
l t M SW
fix
Art.-Nr. Art.-Nr. [mm] [mm] [mm] [Stück]
Artikelbezeichnung gvz R ETA
FZA 12 x 50 M8 D/10 060652 060664 — 12 x 50 FZE 12 plus 69 10 M 8 13 25
FZA 12 x 60 M8 D/10 060653 060665 — 12 x 60 FZE 12 plus 79 10 M 8 13 25
FZA 12 x 80 M8 D/30 060654 060666 — 12 x 80 FZE 12 plus 99 30 M 8 13 25
FZA 14 x 80 M10 D/20 060657 060669 C2 14 x 80 FZE 14 plus 102 20 M 10 17 10
FZA 14 x 100 M10 D/40 060658 060670 C2 14 x 100 FZE 14 plus 126 30 M 10 17 10
FZA 18 x 100 M12 D/20 060684 060672 C2 18 x 100 FZE 18 plus 126 20 M 12 19 10
FZA 18 x 130 M12 D/50 060685 060673 C2 18 x 130 FZE 18 plus 156 50 M 12 19 10
FZA 22 x 125 M16 D/25 060663 060675 C2 22 x 125 FZE 22 plus 156 25 M 16 24 10

l
t
fix
SW

M

Technische Daten

ZYKON-Steigeisen-Befestigung FZA-ST R

FZA ST R
Zugehöriger Bohrer Zugehöriges Setz- Max. Dicke des Gewinde Schlüsselweite Verkaufseinheit
FZUB werkzeug FZE plus Anbauteils
t fix M SW
Art.-Nr. [mm] [mm] [Stück]
Artikelbezeichnung R
FZA 14 x 40 ST R 060686 ¹ˆ 14 x 40 FZE 14 plus 30 M 10 16 20
FZA 14 x 60 ST R 060687 ¹ˆ 14 x 60 FZE 14 plus 30 M 10 16 20
1) Gemäß DIN 1211GS/1212GS.
