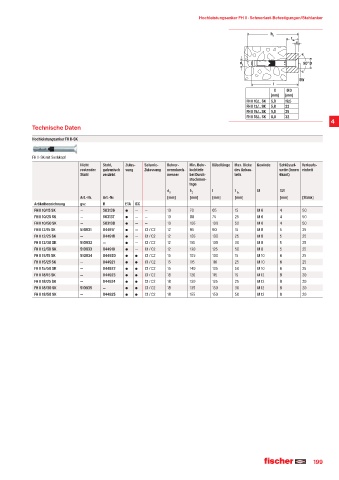

Page 199 - fischer Hauptkatalog Befestigungstechnik

Hochleistungsanker FH II · Schwerlast-Befestigungen/Stahlanker

h
2
t fix
X

d 0 90° D

SW
l
X Ø D
[mm] [mm]
FH II 10/... SK 5,0 19,5
FH II 12/... SK 5,8 22
FH II 15/... SK 5,8 25
FH II 18/... SK 8,0 32
4
Technische Daten

Hochleistungsanker FH II-SK

FH II-SK mit Senkkopf
Nicht Stahl, Zulas- Seismic- Bohrer- Min. Bohr- Dübellänge Max. Dicke Gewinde Schlüssel- Verkaufs-
rostender galvanisch sung Zulassung nenndurch- lochtiefe des Anbau- weite (Innen einheit
Stahl verzinkt messer bei Durch- teils 6kant)
steckmon-
tage
d h l t M SW
0 2 fix
Art.-Nr. Art.-Nr. [mm] [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung gvz R ETA ICC
FH II 10/15 SK — 503136 — — 10 70 65 15 M 6 4 50
FH II 10/25 SK — 503137 — — 10 80 75 25 M 6 4 50
FH II 10/50 SK — 503138 — — 10 105 100 50 M 6 4 50
FH II 12/15 SK 510931 044917 — C1 / C2 12 95 90 15 M 8 5 25
FH II 12/25 SK — 044918 — C1 / C2 12 105 100 25 M 8 5 25
FH II 12/30 SK 510932 — — C1 / C2 12 110 105 30 M 8 5 25
FH II 12/50 SK 510933 044919 — C1 / C2 12 130 125 50 M 8 5 25
FH II 15/15 SK 510934 044920 C1 / C2 15 105 100 15 M 10 6 25
FH II 15/25 SK — 044921 C1 / C2 15 115 110 25 M 10 6 25
FH II 15/50 SK — 044922 C1 / C2 15 140 135 50 M 10 6 25
FH II 18/15 SK — 044923 C1 / C2 18 120 115 15 M 12 8 20
FH II 18/25 SK — 044924 C1 / C2 18 130 125 25 M 12 8 20
FH II 18/30 SK 510935 — C1 / C2 18 135 130 30 M 12 8 20
FH II 18/50 SK — 044925 C1 / C2 18 155 150 50 M 12 8 20

199
