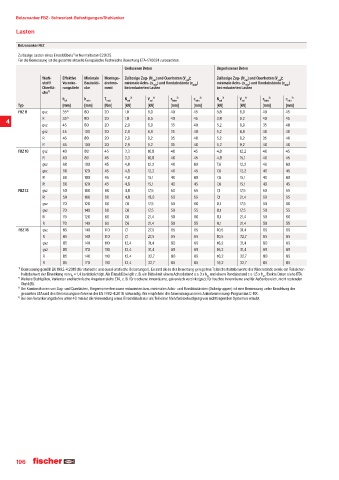

Bolzenanker FBZ · Schwerlast-Befestigungen/Stahlanker

             Lasten

             Bolzenanker FBZ
             Zulässige Lasten eines Einzeldübels¹ˆ in Normalbeton C20/25.
             Für die Bemessung ist die gesamte aktuelle Europäische Technische Bewertung ETA-17/0624 zu beachten.
                                                   Gerissener Beton                Ungerissener Beton
                      Werk-  Effektive   Minimale   Montage-  Zulässige Zug- (N ) und Querlasten (V );   Zulässige Zug- (N ) und Querlasten (V );
                                                                        zul
                                                            zul
                                                                                             zul
                                                                                                        zul
                      stoff/  Veranke-  Bauteildi-  drehmo-  minimale Achs- (s min ) und Randabstände (c min )   minimale Achs- (s min ) und Randabstände (c min )
                      Oberflä-  rungstiefe  cke  ment  bei reduzierten Lasten      bei reduzierten Lasten
                      che²¥
                             h       h      T      N ³¥    V ³¥    s  ³¥   c  ³¥   N ³¥    V ³¥    s  ³¥   c  ³¥
                              ef     min    inst    zul    zul     min      min     zul     zul     min     min
             Typ             [mm]    [mm]   [Nm]   [kN]    [kN]    [mm]    [mm]    [kN]    [kN]    [mm]    [mm]
             FBZ 8    gvz    35 4)   80     20     1,9     6,9     40      45      3,8     6,9     40      45
                      R      35 4)   80     20     1,9     8,5     40      45      3,8     9,2     40      45
         4
                      gvz    45      80     20     2,9     6,9     35      40      5,2     6,9     35      40
                      gvz    45      100    20     2,9     6,9     35      40      5,2     6,9     40      40
                      R      45      80     20     2,9     9,2     35      40      5,2     9,2     35      40
                      R      45      100    20     2,9     9,2     35      40      5,2     9,2     40      40
             FBZ 10   gvz    40      80     45     3,3     10,8    40      45      4,8     12,2    40      45
                      R      40      80     45     3,3     10,8    40      45      4,8     15,1    40      45
                      gvz    60      100    45     4,8     12,2    40      60      7,6     12,2    40      60
                      gvz    60      120    45     4,8     12,2    40      45      7,6     12,2    40      45
                      R      60      100    45     4,8     15,1    40      60      7,6     15,1    40      60
                      R      60      120    45     4,8     15,1    40      45      7,6     15,1    40      45
             FBZ 12   gvz    50      100    60     4,8     17,5    50      55      7,1     17,5    50      55
                      R      50      100    60     4,8     18,0    50      55      7,1     21,4    50      55
                      gvz    70      120    60     7,6     17,5    50      60      8,1     17,5    50      60
                      gvz    70      140    60     7,6     17,5    50      55      8,1     17,5    50      55
                      R      70      120    60     7,6     21,4    50      60      8,1     21,4    50      60
                      R      70      140    60     7,6     21,4    50      55      8,1     21,4    50      55
             FBZ 16   gvz    65      140    110    7,1     27,5    65      65      10,5    31,4    65      65
                      R      65      140    110    7,1     27,5    65      65      10,5    32,7    65      65
                      gvz    85      140    110    12,4    31,4    80      65      16,2    31,4    80      65
                      gvz    85      170    110    12,4    31,4    65      65      16,2    31,4    65      65
                      R      85      140    110    12,4    32,7    80      65      16,2    32,7    80      65
                      R      85      170    110    12,4    32,7    65      65      16,2    32,7    65      65
             ¹ˆ Bemessung gemäß EN 1992-4:2018 (für statische und quasi-statische Belastungen). Es sind die in der Bewertung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicher -
              heitsbeiwert der Einwirkung von γ  = 1,4 berücksichtigt. Als Einzeldübel gilt z. B. ein Dübel mit einem Achsabstand s ≥ 3 x h  und einem Randabstand c ≥ 1,5 x h . Exakte Daten siehe ETA.
                                F
                                                                                ef
                                                                                                   ef
             ²ˆ Weitere Stahlgüten, Varianten und technische Angaben siehe ETA, z. B. für trockene Innenräume, galvanisch verzinkt (gvz); für feuchte Innenräume und für Außenbereich, nicht rostender
              Stahl (R).
             ³ˆ Bei Kombinationen von Zug- und Querlasten, Biegemomenten sowie reduzierten bzw. minimalen Achs- und Randabständen (Dübelgruppen) ist eine Bemessung unter Beachtung der
              gesamten ETA und des Bemessungsverfahrens der EN 1992-4:2018 notwendig. Wir empfehlen die Anwendung unseres Ankerbemessung-Programms C-FIX.
             ¯ˆ Bei den Verankerungstiefen unter 40 mm ist die Verwendung eines Einzeldübels nur als Teil einer Mehrfachbefestigung von nichttragenden Systemen erlaubt.
