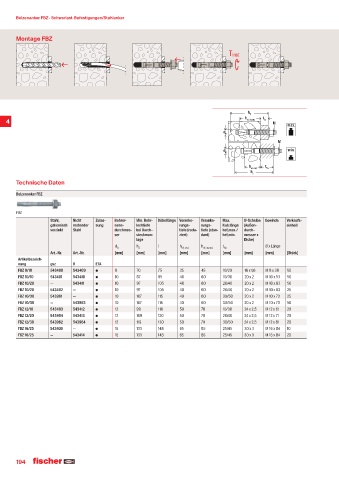

Page 194 - fischer Hauptkatalog Befestigungstechnik

Bolzenanker FBZ · Schwerlast-Befestigungen/Stahlanker

Montage FBZ

Tinst

4

Technische Daten

Bolzenanker FBZ

FBZ
Stahl, Nicht Zulas- Bohrer- Min. Bohr- Dübellänge Veranke- Veranke- Max. U-Scheibe Gewinde Verkaufs-
galvanisch rostender sung nenn- lochtiefe rungs- rungs- Nutzlänge (Außen- einheit
verzinkt Stahl durchmes- bei Durch- tiefe—(redu- tiefe—(stan- hef,max./ durch-
ser steckmon- ziert) dard) hef,min. messer x
tage Dicke)
d h l h h t Ø x Länge
0 2 ef, red. ef, stand. fix
Art.-Nr. Art.-Nr. [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [Stück]
Artikelbezeich-
nung gvz R ETA
FBZ 8/10 543400 543409 © 8 70 75 35 45 10/20 16 x 1,6 M 8 x 38 50
FBZ 10/10 543401 543410 © 10 87 95 40 60 10/30 20 x 2 M 10 x 53 50
FBZ 10/20 — 543411 © 10 97 105 40 60 20/40 20 x 2 M 10 x 63 50
FBZ 10/20 543402 — © 10 97 105 40 60 20/40 20 x 2 M 10 x 63 25
FBZ 10/30 543961 — © 10 107 115 40 60 30/50 20 x 2 M 10 x 73 25
FBZ 10/30 — 543963 © 10 107 115 40 60 30/50 20 x 2 M 10 x 73 50
FBZ 12/10 543403 543412 © 12 99 110 50 70 10/30 24 x 2,5 M 12 x 61 20
FBZ 12/20 543404 543413 © 12 109 120 50 70 20/40 24 x 2,5 M 12 x 71 20
FBZ 12/30 543962 543964 © 12 119 130 50 70 30/50 24 x 2,5 M 12 x 81 20
FBZ 16/25 543405 — © 16 133 148 65 85 25/45 30 x 3 M 16 x 84 10
FBZ 16/25 — 543414 © 16 133 148 65 85 25/45 30 x 3 M 16 x 84 20
