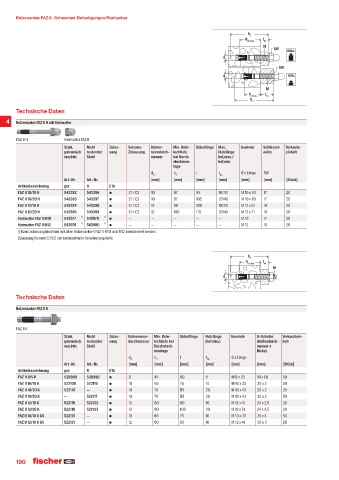

Bolzenanker FAZ II · Schwerlast-Befestigungen/Stahlanker

h 2
h t
ef, max. fix
M
SW max.
d
0
SW
d 0 min.

M
h ef, min. t fix
h
2
Technische Daten
4 Bolzenanker FAZ II H mit Hutmutter

FAZ II H Hutmutter FAZ II
Stahl, Nicht Zulas- Seismic- Bohrer- Min. Bohr- Dübellänge Max. Gewinde Schlüssel- Verkaufs-
galvanisch rostender sung Zulassung nenndurch- lochtiefe Nutzlänge weite einheit
verzinkt Stahl messer bei Durch- hef,max./
steckmon- hef,min.
tage
d 0 h 2 l t fix Ø x Länge SW
Art.-Nr. Art.-Nr. [mm] [mm] [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung gvz R ETA
FAZ—II 10/10 H 543392 543396 C1 / C2 10 87 95 10/30 M 10 x 53 17 20
FAZ—II 10/20 H 543393 543397 C1 / C2 10 97 105 20/40 M 10 x 63 17 20
FAZ II 12/10 H 543394 543398 C1 / C2 12 99 109 10/30 M 12 x 61 19 20
FAZ II 12/20 H 543395 543399 C1 / C2 12 109 119 20/40 M 12 x 71 19 20
Hutmutter FAZ II M10 543977 ¹ˆ 543979 ¹ˆ — — — — — M 10 17 20
Hutmutter FAZ II M12 543978 ¹ˆ 543980 ¹ˆ — — — — — M 12 19 20
1) Kann zulassungskonform mit allen Bolzenankern FAZ II M10 und M12 kombinieret werden.
Zulassung Seismic C1/C2 nur bei maximaler Verankerungstiefe

h 2
h t
ef, min. fix
M
d
0

Technische Daten

Bolzenanker FAZ II K

FAZ II K
Stahl, Nicht Zulas- Bohrernenn- Min. Bohr- Dübellänge Nutzlänge Gewinde U-Scheibe Verkaufsein-
galvanisch rostender sung durchmesser lochtiefe bei (hef min.) (Außendurch- heit
verzinkt Stahl Durchsteck- messer x
montage Dicke)
d 0 h 2 l t fix Ø x Länge
Art.-Nr. Art.-Nr. [mm] [mm] [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung gvz R ETA
FAZ II 8/5 K 538989 538990 8 45 60 5 M 8 x 23 16 x 1,6 50
FAZ II 10/10 K 522108 522116 10 65 75 10 M 10 x 33 20 x 2 50
FAZ II 10/20 K 522110 — 10 75 85 20 M 10 x 43 20 x 2 25
FAZ II 10/20 K — 522117 10 75 85 20 M 10 x 43 20 x 2 50
FAZ II 12/10 K 522118 522122 12 80 90 10 M 12 x 41 24 x 2,5 20
FAZ II 12/20 K 522119 522123 12 90 100 20 M 12 x 51 24 x 2,5 20
FAZ II 10/10 K GS 522115 — 10 65 75 10 M 10 x 33 25 x 3 50
FAZ II 12/10 K GS 522121 — 12 80 90 10 M 12 x 41 30 x 3 20
