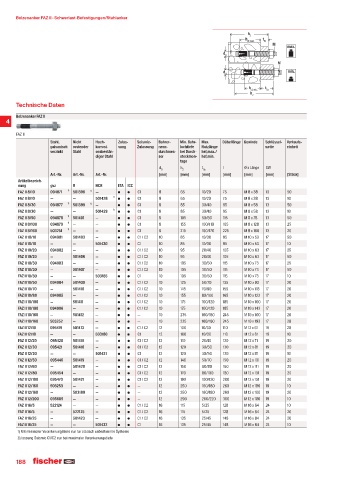

Page 188 - fischer Hauptkatalog Befestigungstechnik

Bolzenanker FAZ II · Schwerlast-Befestigungen/Stahlanker

h 2
h t
ef, max. fix
M max.
d
0
M
d 0 min.

h ef, min. t fix
h
2
Technische Daten

Bolzenanker FAZ II
4

FAZ II
Stahl, Nicht Hoch- Zulas- Seismic- Bohrer- Min. Bohr- Max. Dübellänge Gewinde Schlüssel- Verkaufs-
galvanisch rostender korrosi- sung Zulassung nenn- lochtiefe Nutzlänge weite einheit
verzinkt Stahl onsbestän- durchmes- bei Durch- hef,max./
diger Stahl ser steckmon- hef,min.
tage
d 0 h 2 t fix l Ø x Länge SW
Art.-Nr. Art.-Nr. Art.-Nr. [mm] [mm] [mm] [mm] [mm] [mm] [Stück]
Artikelbezeich-
nung gvz R HCR ETA ICC
FAZ II 8/10 094871 ¹ˆ 501396 ¹ˆ — C1 8 65 10/20 75 M 8 x 38 13 50
FAZ II 8/10 — — 501428 ¹ˆ C1 8 65 10/20 75 M 8 x 38 13 10
FAZ II 8/30 094877 ¹ˆ 501399 ¹ˆ — C1 8 85 30/40 95 M 8 x 58 13 50
FAZ II 8/30 — — 501429 ¹ˆ C1 8 85 30/40 95 M 8 x 58 13 10
FAZ II 8/50 094878 ¹ˆ 501401 — C1 8 105 50/60 115 M 8 x 78 13 50
FAZ II 8/100 094879 ¹ˆ — — C1 8 155 100/110 165 M 8 x 128 13 25
FAZ II 8/160 503251 ¹ˆ — — C1 8 215 160/170 225 M 8 x 100 13 20
FAZ II 10/10 094981 501403 — C1 / C2 10 85 10/30 95 M 10 x 53 17 50
FAZ II 10/10 — — 501430 C1 10 85 10/30 95 M 10 x 53 17 10
FAZ II 10/20 094982 — — C1 / C2 10 95 20/40 105 M 10 x 63 17 25
FAZ II 10/20 — 501406 — C1 / C2 10 95 20/40 105 M 10 x 63 17 50
FAZ II 10/30 094983 — — C1 / C2 10 105 30/50 115 M 10 x 73 17 25
FAZ II 10/30 — 501407 — C1 / C2 10 105 30/50 115 M 10 x 73 17 50
FAZ II 10/30 — — 503185 C1 10 105 30/50 115 M 10 x 73 17 10
FAZ II 10/50 094984 501409 — C1 / C2 10 125 50/70 135 M 10 x 93 17 20
FAZ II 10/70 — 501410 — C1 / C2 10 145 70/90 155 M 10 x 113 17 20
FAZ II 10/80 094985 — — C1 / C2 10 155 80/100 165 M 10 x 123 17 20
FAZ II 10/100 — 501411 — C1 / C2 10 175 100/120 185 M 10 x 100 17 20
FAZ II 10/100 094986 — — C1 / C2 10 175 100/120 185 M 10 x 143 17 20
FAZ II 10/160 — 501412 — — 10 235 160/180 245 M 10 x 100 17 20
FAZ II 10/160 503252 — — — 10 235 160/180 245 M 10 x 193 17 20
FAZ II 12/10 095419 501413 — C1 / C2 12 100 10/30 110 M 12 x 61 19 20
FAZ II 12/10 — — 503186 C1 12 100 10/30 110 M 12 x 61 19 10
FAZ II 12/20 095420 501415 — C1 / C2 12 110 20/40 120 M 12 x 71 19 20
FAZ II 12/30 095421 501416 — C1 / C2 12 120 30/50 130 M 12 x 81 19 20
FAZ II 12/30 — — 501431 C1 12 120 30/50 130 M 12 x 81 19 10
FAZ II 12/50 095446 501419 — C1 / C2 12 140 50/70 150 M 12 x 101 19 20
FAZ II 12/60 — 501420 — C1 / C2 12 150 60/80 160 M 12 x 111 19 20
FAZ II 12/80 095454 — — C1 / C2 12 170 80/100 180 M 12 x 131 19 20
FAZ II 12/100 095470 501421 — C1 / C2 12 190 100/120 200 M 12 x 151 19 20
FAZ II 12/160 503253 — — — 12 250 160/180 260 M 12 x 186 19 10
FAZ II 12/160 — 503180 — — 12 250 160/180 260 M 12 x 100 19 20
FAZ II 12/200 095605 — — — 12 290 200/220 300 M 12 x 186 19 10
FAZ II 16/5 522124 — — C1 / C2 16 115 5/25 128 M 16 x 64 24 10
FAZ II 16/5 — 522125 — C1 / C2 16 115 5/25 128 M 16 x 64 24 20
FAZ II 16/25 — 501423 — C1 / C2 16 135 25/45 148 M 16 x 84 24 20
FAZ II 16/25 — — 501432 C1 16 135 25/45 148 M 16 x 84 24 10
1) Mit minimaler Verankerungstiefe nur für statisch unbestimmte Systeme
Zulassung Seismic C1/C2 nur bei maximaler Verankerungstiefe

188
