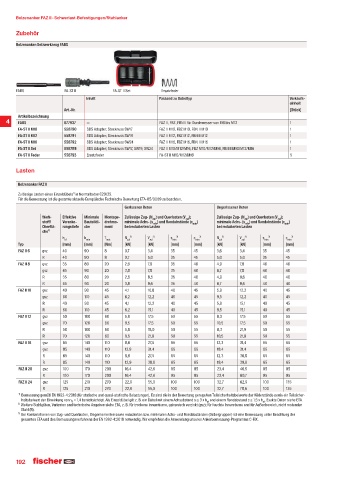

P. 192
Bolzenanker FAZ II · Schwerlast-Befestigungen/Stahlanker
Zubehör
Bolzenanker-Setzwerkzeug FABS
FABS FA-ST II FA-ST II Set Ersatzfeder
Inhalt Passend zu Dübeltyp Verkaufs-
einheit
Art.-Nr. [Stück]
Artikelbezeichnung
4 FABS 077937 — FAZ II, FBZ, FBN II für Durchmesser von M6 bis M12 1
FA-ST II M10 558790 SDS Adapter; Stecknuss SW17 FAZ II M10, FBZ M10, FBN II M10 1
FA-ST II M12 558791 SDS Adapter; Stecknuss SW19 FAZ II M12, FBZ M12, FBN II M12 1
FA-ST II M16 558792 SDS Adapter; Stecknuss SW24 FAZ II M16, FBZ M16, FBN II M16 1
FA-ST II Set 558789 SDS Adapter; Stecknuss SW17, SW19, SW24 FAZ II M10/M12/M16, FBZ M10/M12/M16, FBN II M10/M12/M16 1
FA-ST II Feder 558793 Ersatzfeder FA-ST II M10/M12/M16 5
Lasten
Bolzenanker FAZ II
Zulässige Lasten eines Einzeldübels¹ in Normalbeton C20/25.
Für die Bemessung ist die gesamte aktuelle Europäische Technische Bewertung ETA-05/0069 zu beachten.
Gerissener Beton Ungerissener Beton
Werk- Effektive Minimale Montage- Zulässige Zug- (N ) und Querlasten (V ); Zulässige Zug- (N ) und Querlasten (V );
zul
zul
zul
zul
stoff/ Veranke- Bauteildi- drehmo- minimale Achs- (s min ) und Randabstände (c min ) minimale Achs- (s min ) und Randabstände (c min )
Oberflä- rungstiefe cke ment bei reduzierten Lasten bei reduzierten Lasten
che²¥
h ef h min T inst N ³ V ³ s ³ c ³ N ³ V ³ s ³ c ³
zul
zul
min
min
min
min
zul
zul
Typ [mm] [mm] [Nm] [kN] [kN] [mm] [mm] [kN] [kN] [mm] [mm]
FAZ II 6 gvz 40 90 8 0,7 3,4 35 45 3,6 3,4 35 45
R 40 90 8 0,7 5,0 35 45 5,0 5,0 35 45
FAZ II 8 gvz 35 80 20 2,6 7,8 35 40 4,9 7,8 40 40
gvz 45 90 20 3,8 7,8 35 40 6,7 7,8 40 40
R 35 80 20 2,6 8,5 35 40 4,9 9,6 40 40
R 45 90 20 3,8 9,6 35 40 6,7 9,6 40 40
FAZ II 10 gvz 40 90 45 4,1 10,8 40 45 5,9 12,2 40 45
gvz 60 110 45 6,2 12,2 40 45 9,5 12,2 40 45
R 40 90 45 4,1 12,2 40 45 5,9 15,1 40 45
R 60 110 45 6,2 15,1 40 45 9,5 15,1 40 45
FAZ II 12 gvz 50 100 60 5,8 17,5 50 55 8,3 17,5 50 55
gvz 70 120 60 9,5 17,5 50 55 10,5 17,5 50 55
R 50 100 60 5,8 18,0 50 55 8,3 21,9 50 55
R 70 120 60 9,5 21,9 50 55 10,5 21,9 50 55
FAZ II 16 gvz 65 140 110 8,6 27,5 65 65 12,3 31,4 65 65
gvz 85 140 110 12,9 31,4 65 65 18,4 31,4 65 65
R 65 140 110 8,6 27,5 65 65 12,3 36,8 65 65
R 85 140 110 12,9 38,6 65 65 18,4 39,9 65 65
FAZ II 20 gvz 100 170 200 16,4 42,6 95 85 23,4 46,5 95 95
R 100 170 200 16,4 42,6 95 85 23,4 60,7 95 95
FAZ II 24 gvz 125 210 270 22,9 55,0 100 100 32,7 62,9 100 135
R 125 210 270 22,9 55,0 100 100 32,7 78,6 100 135
¹ Bemessung gemäß EN 1992-4:2018 (für statische und quasi-statische Belastungen). Es sind die in der Bewertung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicher -
heitsbeiwert der Einwirkung von γ = 1,4 berücksichtigt. Als Einzeldübel gilt z. B. ein Dübel mit einem Achsabstand s ≥ 3 x h und einem Randabstand c ≥ 1,5 x h . Exakte Daten siehe ETA.
ef
F
ef
² Weitere Stahlgüten, Varianten und technische Angaben siehe ETA, z. B. für trockene Innenräume, galvanisch verzinkt (gvz); für feuchte Innenräume und für Außenbereich, nicht rostender
Stahl (R).
³ Bei Kombinationen von Zug- und Querlasten, Biegemomenten sowie reduzierten bzw. minimalen Achs- und Randabständen (Dübelgruppen) ist eine Bemessung unter Beachtung der
gesamten ETA und des Bemessungsverfahrens der EN 1992-4:2018 notwendig. Wir empfehlen die Anwendung unseres Ankerbemessung-Programms C-FIX.
