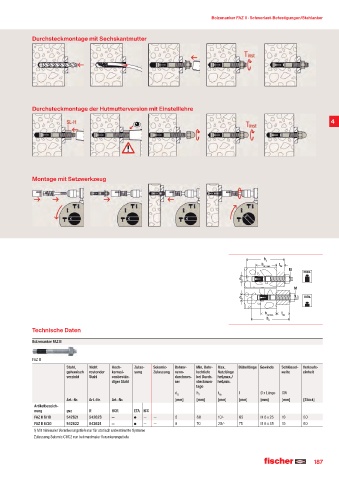

Page 187 - fischer Hauptkatalog Befestigungstechnik

Bolzenanker FAZ II · Schwerlast-Befestigungen/Stahlanker

Durchsteckmontage mit Sechskantmutter

Durchsteckmontage der Hutmutterversion mit Einstelllehre

4

Montage mit Setzwerkzeug

h 2
h t
ef, max. fix
M max.
d
0
M
d 0 min.

h ef, min. t fix
h
2
Technische Daten
Bolzenanker FAZ II

FAZ II
Stahl, Nicht Hoch- Zulas- Seismic- Bohrer- Min. Bohr- Max. Dübellänge Gewinde Schlüssel- Verkaufs-
galvanisch rostender korrosi- sung Zulassung nenn- lochtiefe Nutzlänge weite einheit
verzinkt Stahl onsbestän- durchmes- bei Durch- hef,max./
diger Stahl ser steckmon- hef,min.
tage
d 0 h 2 t fix l Ø x Länge SW
Art.-Nr. Art.-Nr. Art.-Nr. [mm] [mm] [mm] [mm] [mm] [mm] [Stück]
Artikelbezeich-
nung gvz R HCR ETA ICC
FAZ II 6/10 542621 542623 — — — 6 60 10/- 65 M 6 x 25 10 50
FAZ II 6/20 542622 542624 — — — 6 70 20/- 75 M 6 x 35 10 50
1) Mit minimaler Verankerungstiefe nur für statisch unbestimmte Systeme
Zulassung Seismic C1/C2 nur bei maximaler Verankerungstiefe
