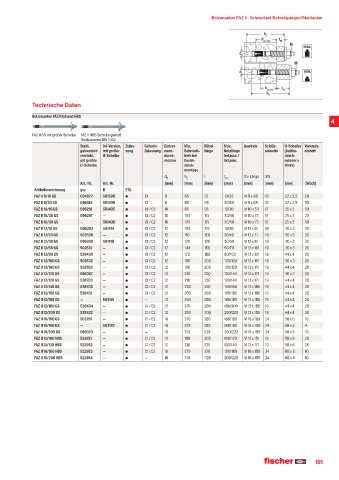

Bolzenanker FAZ II · Schwerlast-Befestigungen/Stahlanker

h 2
h t
ef, max. fix
M max.
d
0
M
d 0 min.

h ef, min. t fix
h
2
Technische Daten

Bolzenanker FAZ II GS und HBS
4

FAZ II GS mit großer Scheibe FAZ II HBS Scheibe gemäß
Holzbaunorm DIN 1052
Stahl, A4-Version, Zulas- Seismic- Bohrer- Min. Dübel- Max. Gewinde Schlüs- U-Scheibe Verkaufs-
galvanisch mit großer sung Zulassung nenn- Bohrloch- länge Nutzlänge selweite (Außen- einheit
verzinkt, U-Scheibe durch- tiefe bei hef,max./ durch-
mit großer messer Durch- hef,min. messer x
U-Scheibe steck- Dicke)
montage
d h l t Ø x Länge SW
0 2 fix
Art.-Nr. Art.-Nr. [mm] [mm] [mm] [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung gvz R ETA
FAZ II 8/10 GS 094872 501398 C1 8 65 75 10/20 M 8 x 38 13 22 x 2,5 50
FAZ II 8/30 GS 096189 501400 C1 8 85 95 30/40 M 8 x 58 13 22 x 2,5 50
FAZ II 10/10 GS 096291 501405 C1 / C2 10 85 95 10/30 M 10 x 53 17 25 x 3 50
FAZ II 10/30 GS 096297 — C1 / C2 10 105 115 30/50 M 10 x 73 17 25 x 3 25
FAZ II 10/30 GS — 501408 C1 / C2 10 105 115 30/50 M 10 x 73 17 25 x 3 50
FAZ II 12/10 GS 096303 501414 C1 / C2 12 100 110 10/30 M 12 x 61 19 30 x 3 20
FAZ II 12/20 GS 502530 — C1 / C2 12 110 120 20/40 M 12 x 71 19 30 x 3 20
FAZ II 12/30 GS 096340 501418 C1 / C2 12 120 130 30/50 M 12 x 81 19 30 x 3 20
FAZ II 12/50 GS 502531 — C1 / C2 12 140 150 50/70 M 12 x 101 19 30 x 3 20
FAZ II 12/80 GS 538430 — C1 / C2 12 170 180 80/100 M 12 x 131 19 44 x 4 20
FAZ II 12/100 GS 502532 — C1 / C2 12 190 200 100/120 M 12 x 151 19 30 x 3 20
FAZ II 12/100 GS 538702 — C1 / C2 12 190 200 100/120 M 12 x 151 19 44 x 4 20
FAZ II 12/120 GS 096367 — C1 / C2 12 210 220 120/140 M 12 x 171 19 30 x 3 20
FAZ II 12/120 GS 538703 — C1 / C2 12 210 220 120/140 M 12 x 171 19 44 x 4 20
FAZ II 12/140 GS 538433 — C1 / C2 12 230 240 140/160 M 12 x 186 19 44 x 4 20
FAZ II 12/160 GS 538431 — C1 / C2 12 250 260 160/180 M 12 x 186 19 44 x 4 20
FAZ II 12/160 GS — 503181 — 12 250 260 160/180 M 12 x 186 19 44 x 4 20
FAZ II 12/180 GS 538434 — C1 / C2 12 270 280 180/200 M 12 x 186 19 44 x 4 20
FAZ II 12/200 GS 538432 — C1 / C2 12 290 300 200/220 M 12 x 186 19 44 x 4 20
FAZ II 16/160 GS 503261 — C1 / C2 16 270 283 160/180 M 16 x 189 24 56 x 5 10
FAZ II 16/160 GS — 503182 C1 / C2 16 270 283 160/180 M 16 x 100 24 56 x 5 4
FAZ II 16/200 GS 096370 — — 16 310 323 200/220 M 16 x 189 24 56 x 5 10
FAZ II 12/100 HBS 522951 — C1 / C2 12 190 205 100/120 M 12 x 151 19 58 x 6 20
FAZ II 12/120 HBS 522952 — C1 / C2 12 210 225 120/140 M 12 x 171 19 58 x 6 20
FAZ II 16/160 HBS 522953 — C1 / C2 16 270 278 160/180 M 16 x 189 24 68 x 6 10
FAZ II 16/200 HBS 522954 — — 16 310 328 200/220 M 16 x 189 24 68 x 6 10
