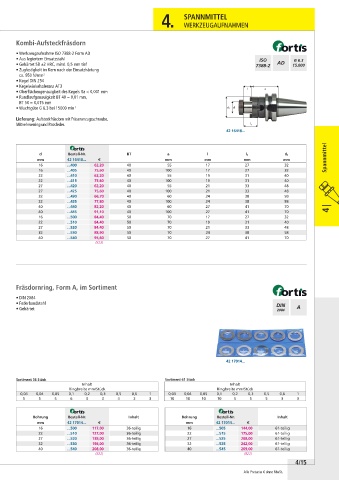

Page 249 - WS Werkzeuge 2026

4. SPANNMITTEL

WERKZEUGAUFNAHMEN

Kombi-Aufsteckfräsdorn

• Werkzeugaufnahme ISO 7388-2 Form AD
• Aus legiertem Einsatzstahl
• Gehärtet 58 ±2 HRC, mind. 0,5 mm tief
• Zugfestigkeit im Kern nach der Einsatzhärtung
ca. 950 N/mm 2
• Kegel DIN 254
• Kegelwinkeltoleranz AT3 O D
• Oberflächengenauigkeit des Kegels Ra < 0,001 mm
• Rundlaufgenauigkeit BT 40 = 0,01 mm,
BT 50 = 0,015 mm
• Wuchtgüte G 6.3 bei 15000 min -1 G G

Lieferung: Aufsteckfräsdorn mit Fräseranzugsschraube,
Mitnehmerring und Passfeder. O
42 16418...

d Bestell-Nr. BT a l l 1 d 1
mm 42 16418... € mm mm mm mm Spannmittel
16 ...400 62,20 40 55 17 27 32
16 ...405 75,60 40 100 17 27 32
22 ...410 62,20 40 55 19 31 40
22 ...415 75,60 40 100 19 31 40
27 ...420 62,20 40 55 21 33 48
27 ...425 75,60 40 100 21 33 48
32 ...430 66,70 40 60 24 38 58
32 ...435 77,80 40 100 24 38 58
40 ...440 82,20 40 60 27 41 70 4 |
40 ...445 91,10 40 100 27 41 70
16 ...500 84,40 50 70 17 27 32
22 ...510 84,40 50 70 19 31 40
27 ...520 84,40 50 70 21 33 48
32 ...530 88,90 50 70 24 38 58
40 ...540 95,60 50 70 27 41 70
(822)

Fräsdornring, Form A, im Sortiment

• DIN 2084
• Federbandstahl
• Gehärtet

42 17014...

Sortiment 36 Stück Sortiment 61 Stück
Inhalt Inhalt
Ringbreite mm/Stück Ringbreite mm/Stück
0,03 0,04 0,05 0,1 0,2 0,3 0,5 0,6 1 0,03 0,04 0,05 0,1 0,2 0,3 0,5 0,6 1
5 5 5 6 3 3 4 2 3 10 10 10 10 5 5 5 3 3

Bohrung Bestell-Nr. Inhalt Bohrung Bestell-Nr. Inhalt
mm 42 17014... € mm 42 17014... €
16 ...500 117,00 36-teilig 16 ...505 144,00 61-teilig
22 ...510 127,00 36-teilig 22 ...515 175,00 61-teilig
27 ...520 138,00 36-teilig 27 ...525 208,00 61-teilig
32 ...530 156,00 36-teilig 32 ...535 242,00 61-teilig
40 ...540 208,00 36-teilig 40 ...545 269,00 61-teilig
(822) (822)
4/15

Alle Preise in € ohne MwSt.
