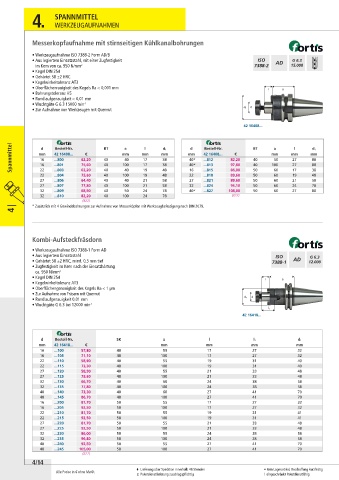

Page 248 - WS Werkzeuge 2026

4. SPANNMITTEL

WERKZEUGAUFNAHMEN

Messerkopfaufnahme mit stirnseitigen Kühlkanalbohrungen

• Werkzeugaufnahme ISO 7388-2 Form AD/B
• Aus legiertem Einsatzstahl, mit einer Zugfestigkeit
im Kern von ca. 950 N/mm 2
• Kegel DIN 254
• Gehärtet 58 ±2 HRC
• Kegelwinkeltoleranz AT3
• Oberflächenrauigkeit des Kegels Ra < 0,001 mm O D
• Bohrungstoleranz H5
• Rundlaufgenauigkeit < 0,01 mm
• Wuchtgüte G 6.3 15000 min -1 G
• Zur Aufnahme von Werkzeugen mit Quernut G

42 16408...

Spannmittel mm 42 16408... 62,20 BT mm mm mm 40* 42 16408... 82,20 BT mm mm mm
Bestell-Nr.
Bestell-Nr.
d
a
l

l
a
d

d 1
d 1

€
mm
€
...800
40
40
...812
27
50
17
40
88
38
16
16
17
38
40*
75,60
40
100
...801
88
97,80
100
40
27
...813
22
22 ...803 62,20 40 40 19 48 16 ...815 86,00 50 60 17 38
40
19
100
60
...818
48
22
89,60
48
50
19
75,60
...804
27 ...806 64,40 40 40 21 58 27 ...821 89,60 50 60 21 58
27 ...807 77,80 40 100 21 58 32 ...824 94,10 50 60 24 78
32 ...809 68,90 40 50 24 78 40* ...827 108,00 50 60 27 88
32 ...810 82,20 40 100 24 78 (822)
(822)
4 | * Zusätzlich mit 4 Gewindebohrungen zur Aufnahme von Messerköpfen mit Werkzeugbefestigung nach DIN 2079.
Kombi-Aufsteckfräsdorn
• Werkzeugaufnahme ISO 7388-1 Form AD
• Aus legiertem Einsatzstahl
• Gehärtet 58 ±2 HRC, mind. 0,5 mm tief
• Zugfestigkeit im Kern nach der Einsatzhärtung
ca. 950 N/mm 2
• Kegel DIN 254 O D
• Kegelwinkeltoleranz AT3
• Oberflächengenauigkeit des Kegels Ra < 1 µm
• Zur Aufnahme von Fräsern mit Quernut G
• Rundlaufgenauigkeit 0,01 mm G
• Wuchtgüte G 6.3 bei 12000 min -1
O
42 16418...
d Bestell-Nr. SK a l l 1 d 1
mm 42 16418... € mm mm mm mm
16 ...100 57,80 40 55 17 27 32
16 ...105 71,10 40 100 17 27 32
22 ...110 58,90 40 55 19 31 40
22 ...115 73,30 40 100 19 31 40
27 ...120 58,90 40 55 21 33 48
27 ...125 75,60 40 100 21 33 48
32 ...130 66,70 40 60 24 38 58
32 ...135 77,80 40 100 24 38 58
40 ...140 73,30 40 60 27 41 70
40 ...145 86,70 40 100 27 41 70
16 ...200 81,70 50 55 17 27 32
16 ...205 92,50 50 100 17 27 32
22 ...210 81,70 50 55 19 31 41
22 ...215 92,50 50 100 19 31 41
27 ...220 81,70 50 55 21 33 48
27 ...225 92,50 50 100 21 33 48
32 ...230 86,00 50 55 24 38 58
32 ...235 96,80 50 100 24 38 58
40 ...240 92,50 50 55 27 41 70
40 ...245 105,00 50 100 27 41 70
(822)
4/14
 Lieferung über Spedition innerhalb 48 Stunden • Kein Lagerartikel, Beschaffung kurzfristig
Alle Preise in € ohne MwSt.
z Paketdienstlieferung zuschlagspflichtig ! eingeschränkt Paketdienstfähig
