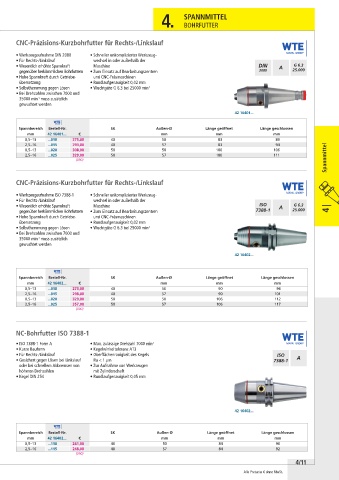

Page 245 - WS Werkzeuge 2026

4. SPANNMITTEL

BOHRFUTTER

CNC-Präzisions-Kurzbohrfutter für Rechts-/Linkslauf

• Werkzeugaufnahme DIN 2080 • Schneller unkomplizierter Werkzeug-
• Für Rechts-/Linkslauf wechsel in oder außerhalb der
• Wesentlich erhöhte Spannkraft Maschine
gegenüber herkömmlichen Bohrfuttern • Zum Einsatz auf Bearbeitungszentren
• Hohe Spannkraft durch Getriebe- und CNC-Fräsmaschinen
übersetzung • Rundlaufgenauigkeit 0,02 mm
• Selbsthemmung gegen Lösen • Wuchtgüte G 6.3 bei 25000 min -1
• Bei Drehzahlen zwischen 7000 und
35000 min muss zusätzlich
-1
gewuchtet werden
42 16401...

Spannbereich Bestell-Nr. SK Außen-Ø Länge geöffnet Länge geschlossen
mm 42 16401... € mm mm mm
0,5– 13 ...010 275,00 40 50 83 89
2,5– 16 ...015 293,00 40 57 83 94
Spannmittel
0,5– 13 ...020 308,00 50 50 100 106
2,5– 16 ...025 329,00 50 57 100 111
(090)

CNC-Präzisions-Kurzbohrfutter für Rechts-/Linkslauf

• Werkzeugaufnahme ISO 7388-1 • Schneller unkomplizierter Werkzeug-
• Für Rechts-/Linkslauf wechsel in oder außerhalb der
• Wesentlich erhöhte Spannkraft Maschine
gegenüber herkömmlichen Bohrfuttern • Zum Einsatz auf Bearbeitungszentren 4 |
• Hohe Spannkraft durch Getriebe- und CNC-Fräsmaschinen
übersetzung • Rundlaufgenauigkeit 0,02 mm
• Selbsthemmung gegen Lösen • Wuchtgüte G 6.3 bei 25000 min -1
• Bei Drehzahlen zwischen 7000 und
35000 min muss zusätzlich
-1
gewuchtet werden
42 16402...

Spannbereich Bestell-Nr. SK Außen-Ø Länge geöffnet Länge geschlossen
mm 42 16402... € mm mm mm
0,5– 13 ...010 273,00 40 50 90 96
2,5– 16 ...015 298,00 40 57 90 101
0,5– 13 ...020 329,00 50 50 106 112
2,5– 16 ...025 357,00 50 57 106 117
(090)

NC-Bohrfutter ISO 7388-1

• ISO 7388-1 Form A • Max. zulässige Drehzahl 7000 min -1
• Kurze Bauform • Kegelwinkeltoleranz AT3
• Für Rechts-/Linkslauf • Oberflächenrauigkeit des Kegels
• Gesichert gegen Lösen bei Linkslauf Ra < 1 µm
oder bei schnellem Abbremsen von • Zur Aufnahme von Werkzeugen
höheren Drehzahlen mit Zylinderschaft
• Kegel DIN 254 • Rundlaufgenauigkeit 0,05 mm

42 16402...

Spannbereich Bestell-Nr. SK Außen-Ø Länge geöffnet Länge geschlossen
mm 42 16402... € mm mm mm
0,5– 13 ...110 241,00 40 50 84 90
2,5– 16 ...115 248,00 40 57 84 92
(090)
4/11

Alle Preise in € ohne MwSt.
