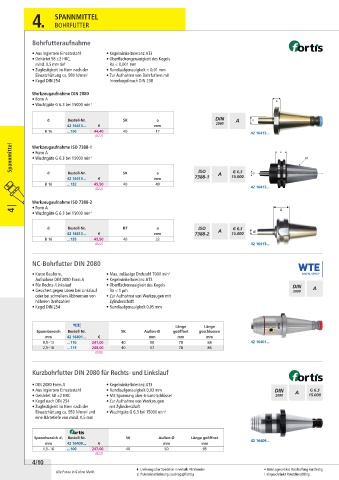

4. SPANNMITTEL

BOHRFUTTER

Bohrfutteraufnahme

• Aus legiertem Einsatzstahl • Kegelwinkeltoleranz AT3
• Gehärtet 58 ±2 HRC, • Oberflächengenauigkeit des Kegels
mind. 0,5 mm tief Ra < 0,001 mm
• Zugfestigkeit im Kern nach der • Rundlaufgenauigkeit < 0,01 mm
Einsatzhärtung ca. 980 N/mm 2 • Zur Aufnahme von Bohrfuttern mit
• Kegel DIN 254 Innenkegel nach DIN 238

Werkzeugaufnahme DIN 2080
• Form A D
• Wuchtgüte G 6.3 bei 15000 min -1

d Bestell-Nr. SK a G
42 16413... € mm
B 16 ...150 44,40 40 17 42 16413...
(822)
Spannmittel Werkzeugaufnahme ISO 7388-1 -1
• Form A
• Wuchtgüte G 6.3 bei 15000 min

a
Bestell-Nr.

d 42 16413... € SK mm
B 16 ...152 45,50 40 40
(822) 42 16413...
Werkzeugaufnahme ISO 7388-2
4 | • Form A -1 a
• Wuchtgüte G 6.3 bei 15000 min

d Bestell-Nr. BT a
42 16413... € mm d
B 16 ...155 45,50 40 32
(822) 42 16413...

NC-Bohrfutter DIN 2080

• Kurze Bauform, • Max. zulässige Drehzahl 7000 min -1
Aufnahme DIN 2080 Form A • Kegelwinkeltoleranz AT3
• Für Rechts-/Linkslauf • Oberflächenrauigkeit des Kegels
• Gesichert gegen Lösen bei Linkslauf Ra < 1 µm
oder bei schnellem Abbremsen von • Zur Aufnahme von Werkzeugen mit
höheren Drehzahlen Zylinderschaft
• Kegel DIN 254 • Rundlaufgenauigkeit 0,05 mm

Länge Länge
Spannbereich Bestell-Nr. SK Außen-Ø geöffnet geschlossen
mm 42 16401... € mm mm mm
0,5– 13 ...110 241,00 40 50 78 84 42 16401...
2,5– 16 ...115 248,00 40 57 78 86
(090)

Kurzbohrfutter DIN 2080 für Rechts- und Linkslauf

• DIN 2080 Form A • Kegelwinkeltoleranz AT3
• Aus legiertem Einsatzstahl • Rundlaufgenauigkeit 0,03 mm
• Gehärtet 58 ±2 HRC • Mit Spannung über 6-kant-Schlüssel
• Kegel nach DIN 254 • Zur Aufnahme von Werkzeugen
• Zugfestigkeit im Kern nach der mit Zylinderschaft
Einsatzhärtung ca. 950 N/mm und • Wuchtgüte G 6.3 bei 15000 min -1
2
eine Härtetiefe von mind. 0,5 mm

Spannbereich d 1 Bestell-Nr. SK Außen-Ø Länge geöffnet 42 16409...
mm 42 16409... € mm mm
1,5– 16 ...100 247,00 40 50 95
(822)
4/10
