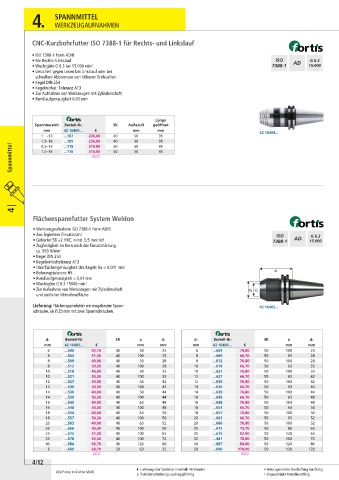

4. SPANNMITTEL

WERKZEUGAUFNAHMEN

CNC-Kurzbohrfutter ISO 7388-1 für Rechts- und Linkslauf

• ISO 7388-1 Form AD/B
• Für Rechts-/Linkslauf
• Wuchtgüte G 6.3 bei 15.000 min -1
• Gesichert gegen Lösen bei Linkslauf oder bei
schnellem Abbremsen von höheren Drehzahlen
• Kegel DIN 254
• Kegelwinkel: Toleranz AT3
• Zur Aufnahme von Werkzeugen mit Zylinderschaft
• Rundlaufgenauigkeit 0,03 mm

Länge
Spannbereich Bestell-Nr. SK Außen-Ø geöffnet
mm 42 16409... € mm mm 42 16409...
1 – 13 ...107 236,00 40 50 95
1,5– 16 ...105 236,00 40 50 95
Spannmittel 1,5– 16 ...110 310,00 50 50 95
95
0,5– 13
50
...115
310,00
50
(822)

4 |
Flächenspannfutter System Weldon

• Werkzeugaufnahme ISO 7388-1 Form AD/B
• Aus legiertem Einsatzstahl
• Gehärtet 58 ±2 HRC, mind. 0,5 mm tief
• Zugfestigkeit im Kern nach der Einsatzhärtung
ca. 950 N/mm 2
• Kegel DIN 254
• Kegelwinkeltoleranz AT3
• Oberflächengenauigkeit des Kegels Ra < 0,001 mm
• Bohrungstoleranz H5 D
• Rundlaufgenauigkeit < 0,01 mm
• Wuchtgüte G 6.3 15000 min -1
• Zur Aufnahme von Werkzeugen mit Zylinderschaft G G
und seitlicher Mitnahmefläche
Lieferung: Flächenspannfutter mit eingebauter Spann- 42 16405...
schraube, ab Ø 25 mm mit zwei Spannschrauben.

Bestell-Nr. SK a Bestell-Nr. SK a
d 1 d 2 d 1 d 2
mm 42 16405... € mm mm mm 42 16405... € mm mm
6 ...500 43,10 40 50 25 6 ...603 78,80 50 100 25
6 ...503 51,30 40 100 25 8 ...609 66,70 50 63 28
8 ...509 40,00 40 50 28 8 ...612 76,80 50 100 28
8 ...512 50,30 40 100 28 10 ...618 66,70 50 63 35
10 ...518 40,00 40 50 35 10 ...621 76,80 50 100 35
10 ...521 50,30 40 100 35 12 ...627 66,70 50 63 42
12 ...527 40,00 40 50 42 12 ...630 76,80 50 100 42
12 ...530 50,30 40 100 42 14 ...636 66,70 50 63 44
14 ...536 40,00 40 50 44 14 ...639 76,80 50 100 44
14 ...539 50,30 40 100 44 16 ...645 66,70 50 63 48
16 ...545 40,00 40 63 48 16 ...648 76,80 50 100 48
16 ...548 50,30 40 100 48 18 ...654 66,70 50 63 50
18 ...554 40,00 40 63 50 18 ...657 76,80 50 100 50
18 ...557 50,30 40 100 50 20 ...663 66,70 50 63 52
20 ...563 40,00 40 63 52 20 ...666 76,80 50 100 52
20 ...566 50,30 40 100 50 25 ...672 73,70 50 80 65
25 ...572 51,30 40 100 65 25 ...675 92,90 50 120 65
32 ...578 53,30 40 100 72 32 ...681 78,80 50 100 72
40 ...584 66,70 40 120 80 40 ...687 84,80 50 120 80
6 ...600 68,70 50 63 25 50 ...690 178,00 50 120 120
(822) (822)
4/12
 Lieferung über Spedition innerhalb 48 Stunden • Kein Lagerartikel, Beschaffung kurzfristig
Alle Preise in € ohne MwSt.
z Paketdienstlieferung zuschlagspflichtig ! eingeschränkt Paketdienstfähig
