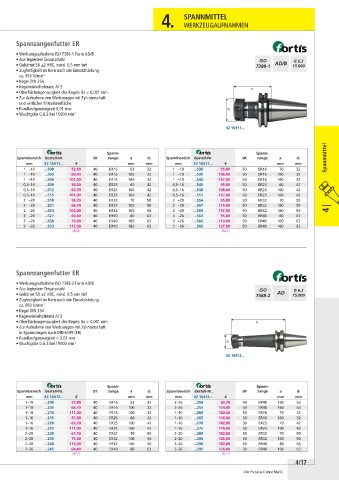

Page 251 - WS Werkzeuge 2026

4. SPANNMITTEL

WERKZEUGAUFNAHMEN

Spannzangenfutter ER
• Werkzeugaufnahme ISO 7388-1 Form AD/B
• Aus legiertem Einsatzstahl
• Gehärtet 58 ±2 HRC, mind. 0,5 mm tief
• Zugfestigkeit im Kern nach der Einsatzhärtung
ca. 950 N/mm 2
• Kegel DIN 254
• Kegelwinkeltoleranz AT3 D
• Oberflächengenauigkeit des Kegels Ra < 0,001 mm
• Zur Aufnahme von Werkzeugen mit Zylinderschaft
und seitlicher Mitnahmefläche
• Rundlaufgenauigkeit 0,01 mm G
• Wuchtgüte G 6.3 bei 15000 min -1

42 16411...

Spann- Spann-
Spannbereich Bestell-Nr. SK zange a d 1 Spannbereich Bestell-Nr. SK zange a d 1 Spannmittel
mm 42 16411... € mm mm mm 42 16411... € mm mm
1 – 10 ...500 52,10 40 ER16 63 32 1 – 10 ...536 95,80 50 ER16 70 32
1 – 10 ...503 60,40 40 ER16 100 32 1 – 10 ...539 108,00 50 ER16 100 32
1 – 10 ...506 101,00 40 ER16 160 32 1 – 10 ...542 137,00 50 ER16 160 32
0,5– 16 ...509 54,20 40 ER25 60 42 0,5– 16 ...545 95,80 50 ER25 60 42
0,5– 16 ...512 66,70 40 ER25 100 42 0,5– 16 ...548 108,00 50 ER25 100 42
0,5– 16 ...515 101,00 40 ER25 160 42 0,5– 16 ...551 137,00 50 ER25 160 42
2 – 20 ...518 56,30 40 ER32 70 50 2 – 20 ...554 95,80 50 ER32 70 50
2 – 20 ...521 66,70 40 ER32 100 50 2 – 20 ...557 119,00 50 ER32 100 50
2 – 20 ...524 104,00 40 ER32 160 50 2 – 20 ...560 137,00 50 ER32 160 50 4 |
3 – 26 ...527 60,40 40 ER40 80 63 3 – 26 ...563 95,80 50 ER40 80 63
3 – 26 ...530 75,00 40 ER40 100 63 3 – 26 ...566 119,00 50 ER40 100 63
3 – 26 ...533 113,00 40 ER40 160 63 3 – 26 ...569 137,00 50 ER40 160 63
(822) (822)

Spannzangenfutter ER

• Werkzeugaufnahme ISO 7388-2 Form AD/B
• Aus legiertem Einsatzstahl
• Gehärtet 58 ±2 HRC, mind. 0,5 mm tief
• Zugfestigkeit im Kern nach der Einsatzhärtung
ca. 950 N/mm 2
• Kegel DIN 254
• Kegelwinkeltoleranz AT3
• Oberflächengenauigkeit des Kegels Ra < 0,001 mm D
• Zur Aufnahme von Werkzeugen mit Zylinderschaft
in Spannzangen nach DIN 6499 (ER)
• Rundlaufgenauigkeit < 0,01 mm
• Wuchtgüte G 6.3 bei 15000 min -1 G

42 16412...

Spann- Spann-
Spannbereich Bestell-Nr. BT zange a d 1 Spannbereich Bestell-Nr. BT zange a d 1
mm 42 16412... € mm mm mm 42 16412... € mm mm
1– 10 ...200 57,80 40 ER16 63 32 3– 26 ...250 82,20 40 ER40 100 63
1– 10 ...205 66,70 40 ER16 100 32 3– 26 ...255 124,00 40 ER40 160 63
1– 10 ...210 111,00 40 ER16 160 32 1– 10 ...260 102,00 50 ER16 70 32
1– 16 ...215 57,80 40 ER25 60 42 1– 10 ...265 116,00 50 ER16 100 32
1– 16 ...220 66,70 40 ER25 100 42 1– 16 ...270 102,00 50 ER25 70 42
1– 16 ...225 111,00 40 ER25 160 42 1– 16 ...275 116,00 50 ER25 100 42
2– 20 ...230 61,10 40 ER32 70 50 2– 20 ...280 102,00 50 ER32 70 50
2– 20 ...235 73,30 40 ER32 100 50 2– 20 ...285 126,00 50 ER32 100 50
2– 20 ...240 113,00 40 ER32 160 50 3– 26 ...290 102,00 50 ER40 80 63
3– 26 ...245 64,40 40 ER40 80 63 3– 26 ...295 126,00 50 ER40 100 63
(822) (822)
4/17

Alle Preise in € ohne MwSt.
