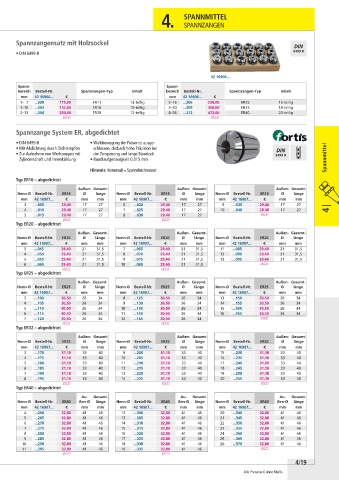

Page 253 - WS Werkzeuge 2026

4. SPANNMITTEL

SPANNZANGEN

Spannzangensatz mit Holzsockel

• DIN 6499-B

42 16906...
Spann- Spann-
bereich Bestell-Nr. Spannzangen-Typ Inhalt bereich Bestell-Nr. Spannzangen-Typ Inhalt
mm 42 16906... € mm 42 16906... €
1– 7 ...300 175,00 ER11 13-teilig 2– 16 ...306 238,00 ER25 15-teilig
1– 10 ...303 132,00 ER16 10-teilig 3– 20 ...309 308,00 ER32 18-teilig
2– 13 ...304 210,00 ER20 12-teilig 4– 26 ...312 472,00 ER40 23-teilig
(823) (823)

Spannzange System ER, abgedichtet

• DIN 6499-B • Walkbewegung der Fräser ist ausge-
• Mit Abdichtung durch Dichtstopfen schlossen, dadurch hohe Präzision bei
• Zur Aufnahme von Werkzeugen mit der Zerspanung und lange Standzeit
Zylinderschaft und Innenkühlung • Rundlaufgenauigkeit 0,015 mm Spannmittel

Hinweis: Nennmaß = Spanndurchmesser.
Typ ER16 – abgedichtet
Außen- Gesamt- Außen- Gesamt- Außen- Gesamt-
Nenn-Ø Bestell-Nr. ER16 Ø länge Nenn-Ø Bestell-Nr. ER16 Ø länge Nenn-Ø Bestell-Nr. ER16 Ø länge
mm 42 16907... € mm mm mm 42 16907... € mm mm mm 42 16907... € mm mm
3 ...005 29,40 17 27 6 ...020 29,40 17 27 9 ...035 29,40 17 27
4 ...010 29,40 17 27 7 ...025 29,40 17 27 10 ...040 29,40 17 27 4 |
5 ...015 29,40 17 27 8 ...030 29,40 17 27 (822)
(822) (822)
Typ ER20 – abgedichtet
Außen- Gesamt- Außen- Gesamt- Außen- Gesamt-
Nenn-Ø Bestell-Nr. ER20 Ø länge Nenn-Ø Bestell-Nr. ER20 Ø länge Nenn-Ø Bestell-Nr. ER20 Ø länge
mm 42 16907... € mm mm mm 42 16907... € mm mm mm 42 16907... € mm mm
3 ...045 29,40 21 31,5 7 ...065 29,40 21 31,5 11 ...085 29,40 21 31,5
4 ...050 29,40 21 31,5 8 ...070 29,40 21 31,5 12 ...090 29,40 21 31,5
5 ...055 29,40 21 31,5 9 ...075 29,40 21 31,5 13 ...095 29,40 21 31,5
6 ...060 29,40 21 31,5 10 ...080 29,40 21 31,5 (822)
(822) (822)
Typ ER25 – abgedichtet
Außen- Gesamt- Außen- Gesamt- Außen- Gesamt-
Nenn-Ø Bestell-Nr. ER25 Ø länge Nenn-Ø Bestell-Nr. ER25 Ø länge Nenn-Ø Bestell-Nr. ER25 Ø länge
mm 42 16907... € mm mm mm 42 16907... € mm mm mm 42 16907... € mm mm
3 ...100 30,50 26 34 8 ...125 30,50 26 34 13 ...150 30,50 26 34
4 ...105 30,50 26 34 9 ...130 30,50 26 34 14 ...155 30,50 26 34
5 ...110 30,50 26 34 10 ...135 30,50 26 34 15 ...160 30,50 26 34
6 ...115 30,50 26 34 11 ...140 30,50 26 34 16 ...165 30,50 26 34
7 ...120 30,50 26 34 12 ...145 30,50 26 34 (822)
(822) (822)
Typ ER32 – abgedichtet
Außen- Gesamt- Außen- Gesamt- Außen- Gesamt-
Nenn-Ø Bestell-Nr. ER32 Ø länge Nenn-Ø Bestell-Nr. ER32 Ø länge Nenn-Ø Bestell-Nr. ER32 Ø länge
mm 42 16907... € mm mm mm 42 16907... € mm mm mm 42 16907... € mm mm
3 ...170 31,10 33 40 9 ...200 31,10 33 40 15 ...230 31,10 33 40
4 ...175 31,10 33 40 10 ...205 31,10 33 40 16 ...235 31,10 33 40
5 ...180 31,10 33 40 11 ...210 31,10 33 40 17 ...240 31,10 33 40
6 ...185 31,10 33 40 12 ...215 31,10 33 40 18 ...245 31,10 33 40
7 ...190 31,10 33 40 13 ...220 31,10 33 40 19 ...250 31,10 33 40
8 ...195 31,10 33 40 14 ...225 31,10 33 40 20 ...255 31,10 33 40
(822) (822) (822)
Typ ER40 – abgedichtet
Au- Gesamt- Au- Gesamt- Au- Gesamt-
Nenn-Ø Bestell-Nr. ER40 ßen-Ø länge Nenn-Ø Bestell-Nr. ER40 ßen-Ø länge Nenn-Ø Bestell-Nr. ER40 ßen-Ø länge
mm 42 16907... € mm mm mm 42 16907... € mm mm mm 42 16907... € mm mm
4 ...260 32,80 41 46 12 ...300 32,80 41 46 20 ...340 32,80 41 46
5 ...265 32,80 41 46 13 ...305 32,80 41 46 21 ...345 32,80 41 46
6 ...270 32,80 41 46 14 ...310 32,80 41 46 22 ...350 32,80 41 46
7 ...275 32,80 41 46 15 ...315 32,80 41 46 23 ...355 32,80 41 46
8 ...280 32,80 41 46 16 ...320 32,80 41 46 24 ...360 32,80 41 46
9 ...285 32,80 41 46 17 ...325 32,80 41 46 25 ...365 32,80 41 46
10 ...290 32,80 41 46 18 ...330 32,80 41 46 26 ...370 32,80 41 46
11 ...295 32,80 41 46 19 ...335 32,80 41 46 (822)
(822) (822)
4/19

Alle Preise in € ohne MwSt.
