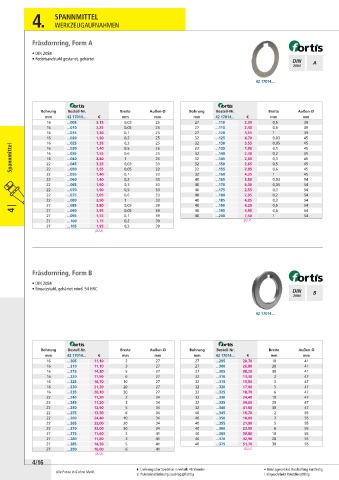

Page 250 - WS Werkzeuge 2026

4. SPANNMITTEL

WERKZEUGAUFNAHMEN

Fräsdornring, Form A

• DIN 2084
• Federbandstahl gestanzt, gehärtet

42 17014...

Bohrung Bestell-Nr. Breite Außen-Ø Bohrung Bestell-Nr. Breite Außen-Ø
mm 42 17014... € mm mm mm 42 17014... € mm mm
16 ...005 3,15 0,03 25 27 ...110 2,30 0,5 39
16 ...010 2,25 0,05 25 27 ...115 2,45 0,6 39
16 ...015 1,30 0,1 25 27 ...120 3,55 1 39
16 ...020 1,30 0,2 25 32 ...125 4,70 0,03 45
16 ...025 1,35 0,3 25 32 ...130 3,55 0,05 45
Spannmittel 16 ...035 1,55 0,03 25 32 ...140 2,30 0,2 45
1,90
0,1
1,40
...030
32
25
...135
0,5
45
16
0,6
...040
0,3
...145
2,50
45
2,40
32
16
1
25
45
33
...150
32
0,5
3,25
22
...045
2,65
22
45
1,40
0,1
...055
33
...160
4,35
22 ...050 2,55 0,05 33 32 ...155 2,95 0,6 45
1
32
22 ...060 1,40 0,2 33 40 ...165 5,50 0,03 54
22 ...065 1,60 0,3 33 40 ...170 4,30 0,05 54
22 ...070 1,90 0,5 33 40 ...175 2,55 0,1 54
22 ...075 2,05 0,6 33 40 ...180 2,95 0,2 54
22 ...080 2,90 1 33 40 ...185 4,05 0,3 54
4 | 27 ...085 3,80 0,03 39 40 ...190 4,20 0,5 54
0,6
39
40
4,95
...195
27
54
...090
0,05
2,95
27 ...095 1,55 0,1 39 40 ...200 7,50 1 54
27 ...100 1,75 0,2 39 (822)
27 ...105 1,95 0,3 39
(822)
Fräsdornring, Form B
• DIN 2084
• Einsatzstahl, gehärtet mind. 54 HRC
42 17014...
Bohrung Bestell-Nr. Breite Außen-Ø Bohrung Bestell-Nr. Breite Außen-Ø
mm 42 17014... € mm mm mm 42 17014... € mm mm
16 ...205 11,10 2 27 27 ...295 20,70 10 41
16 ...210 11,10 3 27 27 ...300 26,80 20 41
16 ...215 14,30 5 27 27 ...305 38,20 30 41
16 ...220 11,90 6 27 32 ...310 13,30 2 47
16 ...225 16,70 10 27 32 ...315 15,50 3 47
16 ...230 21,20 20 27 32 ...320 17,00 5 47
16 ...235 26,10 30 27 32 ...325 18,70 6 47
22 ...240 11,20 2 34 32 ...330 24,40 10 47
22 ...245 11,20 3 34 32 ...335 34,00 20 47
22 ...250 12,90 5 34 32 ...340 41,60 30 47
22 ...255 13,50 6 34 40 ...345 16,70 2 55
22 ...260 24,40 10 34 40 ...350 18,00 3 55
22 ...265 32,00 20 34 40 ...355 21,90 5 55
22 ...270 32,00 30 34 40 ...360 23,90 6 55
27 ...275 11,60 2 41 40 ...365 30,80 10 55
27 ...280 11,80 3 41 40 ...370 42,90 20 55
27 ...285 14,50 5 41 40 ...375 51,70 30 55
27 ...290 16,00 6 41 (822)
(822)
4/16
 Lieferung über Spedition innerhalb 48 Stunden • Kein Lagerartikel, Beschaffung kurzfristig
Alle Preise in € ohne MwSt.
z Paketdienstlieferung zuschlagspflichtig ! eingeschränkt Paketdienstfähig
