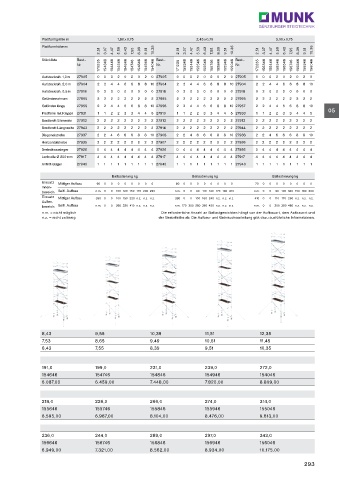

Page 293 - Munk Ratgeber Steigtechnik 2024

Plattformgröße m 1,80 x 0,75 2,45 x 0,75 3,00 x 0,75
Plattformhöhe m
2,51 3,07 4,47 5,59 6,43 7 ,55 8,39 9,51 10,35 2,51 3,07 4,47 5,59 6,43 7 ,55 8,39 9,51 10,35 2,51 3,07 4,47 5,59 6,43 7 ,55 8,39 9,51 10,35
Stückliste Best.- Best.- Best.-
Nr. 170235 154348 154446 154546 154646 154746 154846 154946 154046 Nr. 171235 155348 155446 155546 155646 155746 155846 155946 155046 Nr. 172235 156348 156446 156546 156646 156746 156846 156946 156046
Aufsteckrah. 1,0 m 27905 0 0 0 2 0 2 0 2 0 27905 0 0 0 2 0 2 0 2 0 27905 0 0 0 2 0 2 0 2 0
Aufsteckrah. 2,0 m 27904 2 2 4 4 6 6 8 8 10 27904 2 2 4 4 6 6 8 8 10 27904 2 2 4 4 6 6 8 8 10
Aufsteckrah. 0,5 m 27918 0 2 0 0 0 0 0 0 0 27918 0 2 0 0 0 0 0 0 0 27918 0 2 0 0 0 0 0 0 0
Geländerrahmen 27995 2 2 2 2 2 2 2 2 2 27995 2 2 2 2 2 2 2 2 2 27995 2 2 2 2 2 2 2 2 2
Geländer längs 27955 2 2 4 4 6 6 8 8 10 27956 2 2 4 4 6 6 8 8 10 27957 2 2 4 4 6 6 8 8 10
Plattform mit Klappe 27931 1 1 2 2 3 3 4 4 5 27910 1 1 2 2 3 3 4 4 5 27933 1 1 2 2 3 3 4 4 5 05
Bordbrett Stirnseite 27913 2 2 2 2 2 2 2 2 2 27913 2 2 2 2 2 2 2 2 2 27913 2 2 2 2 2 2 2 2 2
Bordbrett Längsseite 27943 2 2 2 2 2 2 2 2 2 27914 2 2 2 2 2 2 2 2 2 27944 2 2 2 2 2 2 2 2 2
Diagonalstrebe 27937 2 2 4 6 6 6 8 8 10 27908 2 2 4 6 6 6 8 8 10 27938 2 2 4 6 6 6 8 8 10
Horizontalstrebe 27935 2 2 2 2 2 2 2 2 2 27907 2 2 2 2 2 2 2 2 2 27936 2 2 2 2 2 2 2 2 2
Dreiecksausleger 27926 0 4 4 4 4 4 4 4 4 27926 0 4 4 4 4 4 4 4 4 27926 0 4 4 4 4 4 4 4 4
Lenkrolle Ø 200 mm 27917 4 4 4 4 4 4 4 4 4 27917 4 4 4 4 4 4 4 4 4 27917 4 4 4 4 4 4 4 4 4
Antritt-Bügel 27940 1 1 1 1 1 1 1 1 1 27940 1 1 1 1 1 1 1 1 1 27940 1 1 1 1 1 1 1 1 1

Ballastierung kg Ballastierung kg Ballastierung kg
Einsatz Mittiger Aufbau 90 0 0 0 0 0 0 0 0 80 0 0 0 0 0 0 0 0 70 0 0 0 0 0 0 0 0
Innen-
bereich Seitl. Aufbau n.m. 0 0 100 120 150 170 200 220 n.m. 0 0 90 110 140 170 190 210 n.m. 0 0 90 100 140 150 180 200
Einsatz Mittiger Aufbau 350 0 0 100 150 220 n.z. n.z. n.z. 380 0 0 100 160 240 n.z. n.z. n.z. 410 0 0 110 170 260 n.z. n.z. n.z.
Außen-
bereich Seitl. Aufbau n.m. 0 0 260 330 410 n.z. n.z. n.z. n.m. 170 300 280 360 450 n.z. n.z. n.z. n.m. 0 0 300 390 480 n.z. n.z. n.z.
n.m. = nicht möglich Die erforderliche Anzahl an Ballastgewichten hängt von der Aufbauart, dem Aufbauort und
n.z. = nicht zulässig der Gerüsthöhe ab. Die Aufbau- und Gebrauchsanleitung gibt dazu ausführliche Informationen.

8,43 9,55 10,39 11,51 12,35
7,53 8,65 9,49 10,61 11,45
6,43 7,55 8,39 9,51 10,35

191,0 199,0 231,0 239,0 272,0
154646 154746 154846 154946 154046
6.087,00 6.459,00 7.448,00 7.820,00 8.809,00

218,0 226,0 266,0 274,0 314,0
155646 155746 155846 155946 155046
6.595,00 6.967,00 8.104,00 8.476,00 9.613,00

236,0 244,0 289,0 297,0 343,0
156646 156746 156846 156946 156046
6.949,00 7.321,00 8.562,00 8.934,00 10.175,00

293
