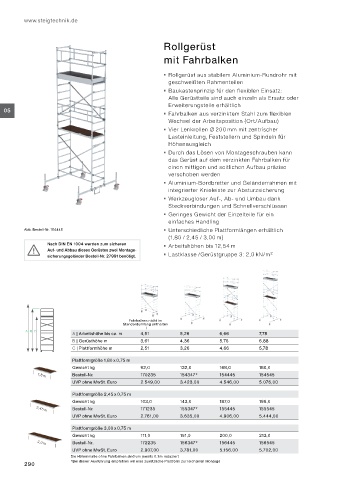

Page 290 - Munk Ratgeber Steigtechnik 2024
P. 290

www.steigtechnik.de


                                                           Rollgerüst

                                                           mit Fahrbalken



                                                             ƒ Rollgerüst aus stabilem Aluminium-Rundrohr mit
                                                            geschweißten Rahmenteilen
                                                             ƒ Baukastenprinzip für den flexiblen Einsatz:
                                                            Alle Gerüstteile sind auch einzeln als Ersatz oder
                                                            Erweiterungsteile erhältlich
  05
                                                             ƒ Fahrbalken aus verzinktem Stahl zum flexiblen
                                                            Wechsel der Arbeitsposition (Ort/Aufbau)
                                                             ƒ Vier Lenkrollen Ø 200 mm mit zentrischer
                                                            Lasteinleitung, Feststellern und Spindeln für
                                                            Höhenausgleich
                                                             ƒ Durch das Lösen von Montageschrauben kann
                                                            das Gerüst auf dem verzinkten Fahrbalken für
                                                            einen mittigen und seitlichen Aufbau präzise
                                                            verschoben werden
                                                             ƒ Aluminium-Bordbretter und Geländerrahmen mit
                                                            integrierter Knieleiste zur Absturzsicherung
                                                             ƒ Werkzeugloser Auf-, Ab- und Umbau dank
                                                            Steckverbindungen und Schnellverschlüssen
                                                             ƒ Geringes Gewicht der Einzelteile für ein
                                                            einfaches Handling
          Abb. Bestell-Nr. 154445                            ƒ Unterschiedliche Plattformlängen erhältlich
                                                            (1,80 / 2,45 / 3,00 m)
                  Nach DIN EN 1004 werden zum sicheren       ƒ Arbeitshöhen bis 12,54 m
                  Auf- und Abbau dieses Gerüstes zwei Montage-
                  sicherungsgeländer Bestell-Nr. 27991 benötigt.    ƒ Lastklasse /Gerüstgruppe 3: 2,0 kN/m²












                                              Fahrbalken nicht im
                                            Standardumfang enthalten
                          A | Arbeitshöhe bis ca. m  4,51       5,26          6,66          7,78
                          B | Gerüsthöhe m        3,61          4,36          5,76          6,88
                          C | Plattformhöhe m     2,51          3,26          4,66          5,78
                          Plattformgröße 1,80 x 0,75 m
                          Gewicht kg              92,0          132,0         168,0         180,0
                          Bestell-Nr.             170235        154347*       154445        154545
              1,8 m
                          UVP ohne MwSt. Euro     2.549,00      3.423,00      4.546,00      5.076,00

                          Plattformgröße 2,45 x 0,75 m
                          Gewicht kg              103,0         143,0         187,0         199,0
              2,45 m      Bestell-Nr.             171235        155347*       155445        155545
                          UVP ohne MwSt. Euro     2.761,00      3.635,00      4.906,00      5.444,00

                          Plattformgröße 3,00 x 0,75 m
                          Gewicht kg              111,0         151,0         200,0         213,0
              3,0 m       Bestell-Nr.             172235        156347*       156445        156545
                          UVP ohne MwSt. Euro     2.907,00      3.781,00      5.156,00      5.702,00
                          Die Höhenmaße ohne Fahrbalken sind um jeweils 0,1 m reduziert
          290             *Bei dieser Ausführung empfehlen wir eine zusätzliche Plattform zur leichteren Montage
