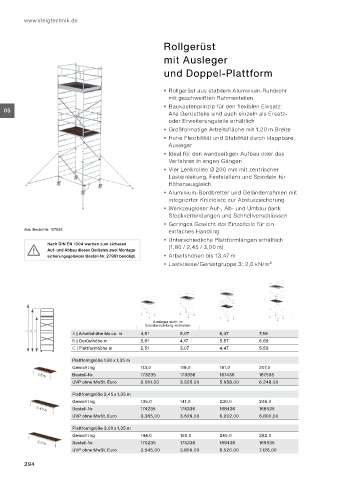

Page 294 - Munk Ratgeber Steigtechnik 2024
P. 294
www.steigtechnik.de
Rollgerüst
mit Ausleger
und Doppel-Plattform
Rollgerüst aus stabilem Aluminium-Rundrohr
mit geschweißten Rahmenteilen
Baukastenprinzip für den flexiblen Einsatz:
05
Alle Gerüstteile sind auch einzeln als Ersatz-
oder Erweiterungsteile erhältlich
Großformatige Arbeitsfläche mit 1,20 m Breite
Hohe Flexibilität und Stabilität durch klappbare
Ausleger
Ideal für den wandseitigen Aufbau oder das
Verfahren in engen Gängen
Vier Lenkrollen Ø 200 mm mit zentrischer
Lasteinleitung, Feststellern und Spindeln für
Höhenausgleich
Aluminium-Bordbretter und Geländerrahmen mit
integrierter Knieleiste zur Absturzsicherung
Werkzeugloser Auf-, Ab- und Umbau dank
Steckverbindungen und Schnellverschlüssen
Geringes Gewicht der Einzelteile für ein
Abb. Bestell-Nr. 167535 einfaches Handling
Unterschiedliche Plattformlängen erhältlich
Nach DIN EN 1004 werden zum sicheren
Auf- und Abbau dieses Gerüstes zwei Montage- (1,80 / 2,45 / 3,00 m)
sicherungsgeländer Bestell-Nr. 27991 benötigt. Arbeitshöhen bis 13,47 m
Lastklasse/Gerüstgruppe 3: 2,0 kN/m²
Ausleger nicht im
Standardumfang enthalten
A | Arbeitshöhe bis ca. m 4,51 5,07 6,47 7,59
B | Gerüsthöhe m 3,61 4,17 5,57 6,69
C | Plattformhöhe m 2,51 3,07 4,47 5,59
Plattformgröße 1,80 x 1,35 m
Gewicht kg 113,0 119,0 191,0 207,0
Bestell-Nr. 173235 173336 167436 167535
1,8 m
UVP ohne MwSt. Euro 3.061,00 3.325,00 5.658,00 6.248,00
Plattformgröße 2,45 x 1,35 m
Gewicht kg 135,0 141,0 230,0 246,0
2,45 m Bestell-Nr. 174235 174336 168436 168535
UVP ohne MwSt. Euro 3.365,00 3.629,00 6.202,00 6.800,00
Plattformgröße 3,00 x 1,35 m
Gewicht kg 144,0 150,0 245,0 262,0
3,0 m Bestell-Nr. 175235 175336 169436 169535
UVP ohne MwSt. Euro 3.545,00 3.809,00 6.520,00 7.126,00
294
