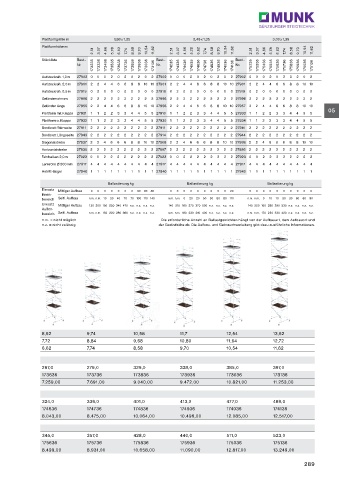

Page 289 - Munk Ratgeber Steigtechnik 2024

Plattformgröße m 1,80 x 1,35 2,45 x 1,35 3,00 x 1,35
Plattformhöhe m
2,51 3,07 4,66 5,78 6,62 7,74 8,58 9,70 10,54 11,62 2,51 3,07 4,66 5,78 6,62 7,74 8,58 9,70 10,54 11,62 2,51 3,07 4,66 5,78 6,62 7,74 8,58 9,70 10,54 11,62
Stückliste Best.- Best.- Best.-
Nr. 173235 173336 173436 173535 173636 173736 173836 173936 173036 173136 Nr. 174235 174336 174436 174535 174636 174736 174836 174936 174036 174136 Nr. 175235 175336 175436 175535 175636 175736 175836 175936 175036 175136
Aufsteckrah. 1,0 m 27902 0 0 0 2 0 2 0 2 0 2 27902 0 0 0 2 0 2 0 2 0 2 27902 0 0 0 2 0 2 0 2 0 2
Aufsteckrah. 2,0 m 27901 2 2 4 4 6 6 8 8 10 10 27901 2 2 4 4 6 6 8 8 10 10 27901 2 2 4 4 6 6 8 8 10 10
Aufsteckrah. 0,5 m 27919 0 2 0 0 0 0 0 0 0 0 27919 0 2 0 0 0 0 0 0 0 0 27919 0 2 0 0 0 0 0 0 0 0
Geländerrahmen 27996 2 2 2 2 2 2 2 2 2 2 27996 2 2 2 2 2 2 2 2 2 2 27996 2 2 2 2 2 2 2 2 2 2
Geländer längs 27955 2 2 4 4 6 6 8 8 10 10 27956 2 2 4 4 6 6 8 8 10 10 27957 2 2 4 4 6 6 8 8 10 10
Plattform mit Klappe 27931 1 1 2 2 3 3 4 4 5 5 27910 1 1 2 2 3 3 4 4 5 5 27933 1 1 2 2 3 3 4 4 5 5 05
Plattform o. Klappe 27932 1 1 2 2 3 3 4 4 5 5 27930 1 1 2 2 3 3 4 4 5 5 27934 1 1 2 2 3 3 4 4 5 5
Bordbrett Stirnseite 27911 2 2 2 2 2 2 2 2 2 2 27911 2 2 2 2 2 2 2 2 2 2 27911 2 2 2 2 2 2 2 2 2 2
Bordbrett Längsseite 27943 2 2 2 2 2 2 2 2 2 2 27914 2 2 2 2 2 2 2 2 2 2 27944 2 2 2 2 2 2 2 2 2 2
Diagonalstrebe 27937 2 2 4 6 6 6 8 8 10 10 27908 2 2 4 6 6 6 8 8 10 10 27938 2 2 4 6 6 6 8 8 10 10
Horizontalstrebe 27935 2 2 2 2 2 2 2 2 2 2 27907 2 2 2 2 2 2 2 2 2 2 27936 2 2 2 2 2 2 2 2 2 2
Fahrbalken 2,0 m 27923 0 0 2 2 2 2 2 2 2 2 27923 0 0 2 2 2 2 2 2 2 2 27923 0 0 2 2 2 2 2 2 2 2
Lenkrolle Ø 200 mm 27917 4 4 4 4 4 4 4 4 4 4 27917 4 4 4 4 4 4 4 4 4 4 27917 4 4 4 4 4 4 4 4 4 4
Antritt-Bügel 27940 1 1 1 1 1 1 1 1 1 1 27940 1 1 1 1 1 1 1 1 1 1 27940 1 1 1 1 1 1 1 1 1 1

Ballastierung kg Ballastierung kg Ballastierung kg
Einsatz Mittiger Aufbau 0 0 0 0 0 0 0 30 30 80 0 0 0 0 0 0 0 0 0 20 0 0 0 0 0 0 0 0 0 0
Innen-
bereich Seitl. Aufbau n.m. n.m. 10 30 40 70 70 100 110 140 n.m. n.m. 0 20 20 50 50 80 80 110 n.m. n.m. 0 10 10 30 30 60 60 90
Einsatz Mittiger Aufbau 130 200 150 250 340 470 n.z. n.z. n.z. n.z. 140 210 160 270 370 500 n.z. n.z. n.z. n.z. 140 220 160 280 390 530 n.z. n.z. n.z. n.z.
Außen-
bereich Seitl. Aufbau n.m. n.m. 150 220 280 360 n.z. n.z. n.z. n.z. n.m. n.m. 160 230 310 400 n.z. n.z. n.z. n.z. n.m. n.m. 170 250 330 420 n.z. n.z. n.z. n.z.
n.m. = nicht möglich Die erforderliche Anzahl an Ballastgewichten hängt von der Aufbauart, dem Aufbauort und
n.z. = nicht zulässig der Gerüsthöhe ab. Die Aufbau- und Gebrauchsanleitung gibt dazu ausführliche Informationen.

8,62 9,74 10,58 11,7 12,54 13,62
7,72 8,84 9,68 10,80 11,64 12,72
6,62 7,74 8,58 9,70 10,54 11,62

267,0 279,0 326,0 338,0 385,0 397,0
173636 173736 173836 173936 173036 173136
7.259,00 7.691,00 9.040,00 9.472,00 10.821,00 11.253,00

324,0 336,0 401,0 413,0 477,0 489,0
174636 174736 174836 174936 174036 174136
8.043,00 8.475,00 10.064,00 10.496,00 12.085,00 12.517,00

345,0 357,0 428,0 440,0 511,0 523,0
175636 175736 175836 175936 175036 175136
8.499,00 8.931,00 10.658,00 11.090,00 12.817,00 13.249,00

289
