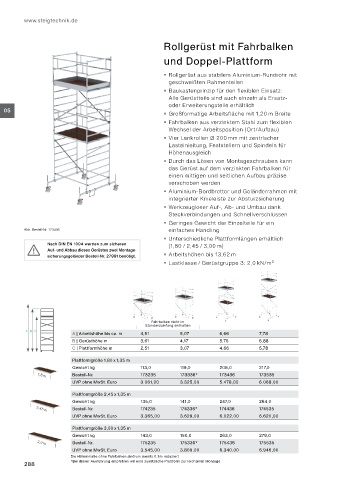

Page 288 - Munk Ratgeber Steigtechnik 2024
P. 288
www.steigtechnik.de
Rollgerüst mit Fahrbalken
und Doppel-Plattform
Rollgerüst aus stabilem Aluminium-Rundrohr mit
geschweißten Rahmenteilen
Baukastenprinzip für den flexiblen Einsatz:
Alle Gerüstteile sind auch einzeln als Ersatz-
oder Erweiterungsteile erhältlich
05
Großformatige Arbeitsfläche mit 1,20 m Breite
Fahrbalken aus verzinktem Stahl zum flexiblen
Wechsel der Arbeitsposition (Ort/Aufbau)
Vier Lenkrollen Ø 200 mm mit zentrischer
Lasteinleitung, Feststellern und Spindeln für
Höhenausgleich
Durch das Lösen von Montageschrauben kann
das Gerüst auf dem verzinkten Fahrbalken für
einen mittigen und seitlichen Aufbau präzise
verschoben werden
Aluminium-Bordbretter und Geländerrahmen mit
integrierter Knieleiste zur Absturzsicherung
Werkzeugloser Auf-, Ab- und Umbau dank
Steckverbindungen und Schnellverschlüssen
Geringes Gewicht der Einzelteile für ein
Abb. Bestell-Nr. 173436 einfaches Handling
Unterschiedliche Plattformlängen erhältlich
Nach DIN EN 1004 werden zum sicheren (1,80 / 2,45 / 3,00 m)
Auf- und Abbau dieses Gerüstes zwei Montage-
sicherungsgeländer Bestell-Nr. 27991 benötigt. Arbeitshöhen bis 13,62 m
Lastklasse / Gerüstgruppe 3: 2,0 kN/m²
Fahrbalken nicht im
Standardumfang enthalten
A | Arbeitshöhe bis ca. m 4,51 5,07 6,66 7,78
B | Gerüsthöhe m 3,61 4,17 5,76 6,88
C | Plattformhöhe m 2,51 3,07 4,66 5,78
Plattformgröße 1,80 x 1,35 m
Gewicht kg 113,0 119,0 208,0 217,0
Bestell-Nr. 173235 173336* 173436 173535
1,8 m
UVP ohne MwSt. Euro 3.061,00 3.325,00 5.478,00 6.068,00
Plattformgröße 2,45 x 1,35 m
Gewicht kg 135,0 141,0 247,0 264,0
2,45 m Bestell-Nr. 174235 174336* 174436 174535
UVP ohne MwSt. Euro 3.365,00 3.629,00 6.022,00 6.620,00
Plattformgröße 3,00 x 1,35 m
Gewicht kg 143,0 150,0 263,0 279,0
3,0 m Bestell-Nr. 175235 175336* 175436 175535
UVP ohne MwSt. Euro 3.545,00 3.809,00 6.340,00 6.946,00
Die Höhenmaße ohne Fahrbalken sind um jeweils 0,1 m reduziert
288 *Bei dieser Ausführung empfehlen wir eine zusätzliche Plattform zur leichteren Montage
