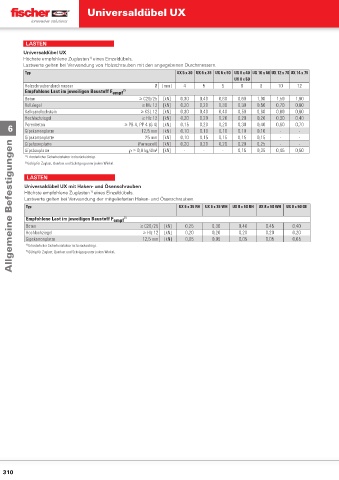

Page 309 - fischer Hauptkatalog Befestigungstechnik

Universaldübel UX

LASTEN
Universaldübel UX
Höchste empfohlene Zuglasten eines Einzeldübels.
1)
Lastwerte gelten bei Verwendung von Holzschrauben mit den angegebenen Durchmessern.
Typ UX 5 x 30 UX 6 x 35 UX 6 x 50 UX 8 x 40 UX 10 x 60 UX 12 x 70 UX 14 x 75
UX 8 x 50
Holzschraubendurchmesser Ø [mm] 4 5 5 6 8 10 12
Empfohlene Last im jeweiligen Baustoff F empf 2)
Beton ≥ C20/25 [kN] 0,30 0,40 0,60 0,60 1,00 1,50 1,80
Vollziegel ≥ Mz 12 [kN] 0,20 0,20 0,30 0,30 0,50 0,70 0,80
Kalksandlochstein ≥ KSL 12 [kN] 0,30 0,40 0,40 0,50 0,60 0,80 0,80
Hochlochziegel ≥ Hlz 12 [kN] 0,20 0,20 0,20 0,20 0,20 0,30 0,40
6 Porenbeton ≥ PB 4, PP 4 (G 4) [kN] 0,15 0,20 0,20 0,30 0,40 0,60 0,70
0,10
0,10
0,10
-
12,5 mm
[kN]
-
0,10
Gipskartonplatte
0,10
Gipskartonplatte 25 mm [kN] 0,10 0,15 0,15 0,15 0,15 - -
Allgemeine Befestigungen
Gipsfaserplatte (Fermacell) [kN] 0,20 0,20 0,20 0,20 0,25 - -
Gipsbauplatte  ≥ 0,9 kg/dm³ [kN] - - - 0,15 0,35 0,45 0,50
1) Erforderlicher Sicherheitsfaktor ist berücksichtigt.
2) Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel.
LASTEN
Universaldübel UX mit Haken- und Ösenschrauben
1)
Höchste empfohlene Zuglasten eines Einzeldübels.
Lastwerte gelten bei Verwendung der mitgelieferten Haken- und Ösenschrauben.
Typ UX 6 x 35 RH UX 6 x 35 WH UX 8 x 50 RH UX 8 x 50 WH UX 8 x 50 OE
Empfohlene Last im jeweiligen Baustoff F empf 2)
Beton ≥ C20/25 [kN] 0,25 0,30 0,40 0,45 0,40
Hochlochziegel ≥ Hlz 12 [kN] 0,20 0,20 0,20 0,20 0,20
Gipskartonplatte 12,5 mm [kN] 0,05 0,05 0,05 0,05 0,05
1) Erforderlicher Sicherheitsfaktor ist berücksichtigt.
2) Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel.
