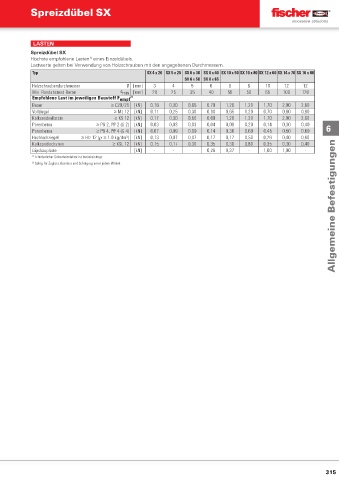

Page 314 - fischer Hauptkatalog Befestigungstechnik

Spreizdübel SX

LASTEN
Spreizdübel SX
1)
Höchste empfohlene Lasten eines Einzeldübels.
Lastwerte gelten bei Verwendung von Holzschrauben mit den angegebenen Durchmessern.
Typ SX 4 x 20 SX 5 x 25 SX 6 x 30 SX 8 x 40 SX 10 x 50 SX 10 x 80 SX 12 x 60 SX 14 x 70 SX 16 x 80
SX 6 x 50 SX 8 x 65
Holzschraubendurchmesser Ø [mm] 3 4 5 6 8 8 10 12 12
Min. Randabstand Beton c min [mm] 20 25 35 40 50 50 65 100 120
Empfohlene Last im jeweiligen Baustoff F empf 2)
Beton ≥ C20/25 [kN] 0,16 0,30 0,65 0,70 1,20 1,20 1,70 2,00 2,60
Vollziegel ≥ Mz 12 [kN] 0,11 0,25 0,30 0,60 0,65 1,20 0,70 0,80 0,90
Kalksandvollstein ≥ KS 12 [kN] 0,17 0,30 0,50 0,60 1,20 1,20 1,70 2,00 2,60
Porenbeton ≥ PB 2, PP 2 (G 2) [kN] 0,03 0,03 0,03 0,04 0,09 0,20 0,14 0,30 0,40
Porenbeton ≥ PB 4, PP 4 (G 4) [kN] 0,07 0,09 0,09 0,14 0,30 0,60 0,45 0,50 0,60 6
Hochlochziegel ≥ Hlz 12 ( ≥ 1.0 kg/dm³) [kN] 0,13 0,07 0,07 0,17 0,17 0,50 0,26 0,40 0,60
Kalksandlochstein ≥ KSL 12 [kN] 0,15 0,17 0,30 0,35 0,30 0,80 0,35 0,30 0,40
Gipsbauplatte [kN] - - - 0,26 0,37 - 1,00 1,00 -
1) Erforderlicher Sicherheitsfaktor ist berücksichtigt.
2) Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel. Allgemeine Befestigungen
