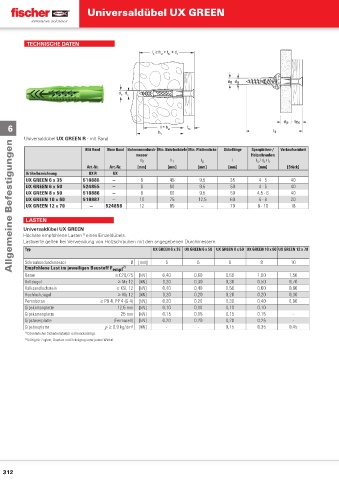

Page 311 - fischer Hauptkatalog Befestigungstechnik

Universaldübel UX GREEN

TECHNISCHE DATEN

l ≥ h + t + d
S ef fix s

d d
0 s

6 l = h ef t fix
h
1
Universaldübel UX GREEN R - mit Rand
Allgemeine Befestigungen
Mit Rand Ohne Rand Bohrernenndurch- Min. Bohrlochtiefe Min. Plattendicke Dübellänge Spanplatten-/ Verkaufseinheit
messer Holzschrauben
d 0 h 1 d p l d / d x l
s
s s
Art.-Nr. Art.-Nr. [mm] [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung UX R UX
UX GREEN 6 x 35 518885 — 6 45 9,5 35 4 - 5 40
UX GREEN 6 x 50 524855 — 6 60 9,5 50 4 - 5 40
UX GREEN 8 x 50 518886 — 8 60 9,5 50 4,5 - 6 40
UX GREEN 10 x 60 518887 — 10 75 12,5 60 6 - 8 20
UX GREEN 12 x 70 — 524858 12 85 — 70 8 - 10 18

LASTEN
Universaldübel UX GREEN
1)
Höchste empfohlene Lasten eines Einzeldübels.
Lastwerte gelten bei Verwendung von Holzschrauben mit den angegebenen Durchmessern.
Typ UX GREEN 6 x 35 UX GREEN 6 x 50 UX GREEN 8 x 50 UX GREEN 10 x 60 UX GREEN 12 x 70

Schraubendurchmesser Ø [mm] 5 5 6 8 10
Empfohlene Last im jeweiligen Baustoff F empf 2)
Beton ≥ C20/25 [kN] 0,40 0,60 0,60 1,00 1,50
Vollziegel ≥ Mz 12 [kN] 0,20 0,30 0,30 0,50 0,70
Kalksandlochstein ≥ KSL 12 [kN] 0,40 0,40 0,50 0,60 0,80
Hochlochziegel ≥ Hlz 12 [kN] 0,20 0,20 0,20 0,20 0,30
Porenbeton ≥ PB 4, PP 4 (G 4) [kN] 0,20 0,20 0,30 0,40 0,60
Gipskartonplatte 12,5 mm [kN] 0,10 0,10 0,10 0,10 -
Gipskartonplatte 25 mm [kN] 0,15 0,15 0,15 0,15 -
Gipsfaserplatte (Fermacell) [kN] 0,20 0,20 0,20 0,25 -
Gipsbauplatte  ≥ 0,9 kg/dm³ [kN] - - 0,15 0,35 0,45
1) Erforderlicher Sicherheitsfaktor ist berücksichtigt.
2) Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel.
