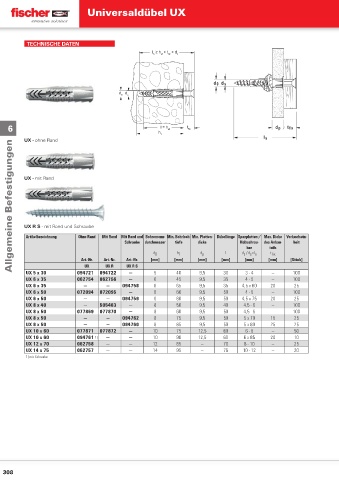

Page 307 - fischer Hauptkatalog Befestigungstechnik

Universaldübel UX

TECHNISCHE DATEN

l ≥ h + t + d
S ef fix s

d d
0 s

6 l = h ef t fix
h
1
UX - ohne Rand
Allgemeine Befestigungen

UX - mit Rand

UX R S - mit Rand und Schraube

Artikelbezeichnung Ohne Rand Mit Rand Mit Rand und Bohrernenn- Min. Bohrloch- Min. Platten- Dübellänge Spanplatten-/ Max. Dicke Verkaufsein-
Schraube durchmesser tiefe dicke Holzschrau- des Anbau- heit
ben teils
d 0 h 1 d p l d / d x l t fi x
s
s s
Art.-Nr. Art.-Nr. Art.-Nr. [mm] [mm] [mm] [mm] [mm] [mm] [Stück]
UX UX R UX R S
UX 5 x 30 094721 094722 — 5 40 9,5 30 3 - 4 — 100
UX 6 x 35 062754 062756 — 6 45 9,5 35 4 - 5 — 100
UX 6 x 35 — — 094758 6 65 9,5 35 4,5 x 60 20 25
UX 6 x 50 072094 072095 — 6 60 9,5 50 4 - 5 — 100
UX 6 x 50 — — 094759 6 80 9,5 50 4,5 x 75 20 25
UX 8 x 40 — 505483 — 8 50 9,5 40 4,5 - 6 — 100
UX 8 x 50 077869 077870 — 8 60 9,5 50 4,5 - 6 — 100
UX 8 x 50 — — 094762 8 75 9,5 50 5 x 70 15 25
UX 8 x 50 — — 094760 8 85 9,5 50 5 x 80 25 25
UX 10 x 60 077871 077872 — 10 75 12,5 60 6 - 8 — 50
UX 10 x 60 094761 1) — — 10 90 12,5 60 6 x 85 20 10
UX 12 x 70 062758 — — 12 85 — 70 8 - 10 — 25
UX 14 x 75 062757 — — 14 95 — 75 10 - 12 — 20
1) mit Schraube
