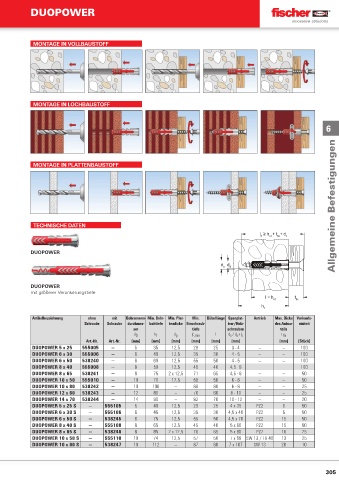

Page 304 - fischer Hauptkatalog Befestigungstechnik

DUOPOWER

MONTAGE IN VOLLBAUSTOFF

MONTAGE IN LOCHBAUSTOFF

6

MONTAGE IN PLATTENBAUSTOFF

TECHNISCHE DATEN Allgemeine Befestigungen
l ≥ h + t + d
S ef fix s

DUOPOWER

d d
0 S

DUOPOWER
mit größerer Verankerungstiefe
l = h t
ef fix
h
1
Artikelbezeichnung ohne mit Bohrernenn- Min. Bohr- Min. Plat- Min. Dübellänge Spanplat- Antrieb Max. Dicke Verkaufs-
Schraube Schraube durchmes- lochtiefe tendicke Einschraub- ten-/Holz- des Anbau- einheit
ser tiefe schrauben teils
d 0 h 1 d p l E,min l d / d x l t fi x
s s
s
Art.-Nr. Art.-Nr. [mm] [mm] [mm] [mm] [mm] [mm] [mm] [Stück]
DUOPOWER 5 x 25 555005 — 5 35 12,5 29 25 3 - 4 — — 100
DUOPOWER 6 x 30 555006 — 6 40 12,5 35 30 4 - 5 — — 100
DUOPOWER 6 x 50 538240 — 6 60 12,5 55 50 4 - 5 — — 100
DUOPOWER 8 x 40 555008 — 8 50 12,5 46 40 4,5 - 6 — — 100
DUOPOWER 8 x 65 538241 — 8 75 2 x 12,5 71 65 4,5 - 6 — — 50
DUOPOWER 10 x 50 555010 — 10 70 12,5 58 50 6 - 8 — — 50
DUOPOWER 10 x 80 538242 — 10 100 — 88 80 6 - 8 — — 25
DUOPOWER 12 x 60 538243 — 12 80 — 70 60 8 - 10 — — 25
DUOPOWER 14 x 70 538244 — 14 90 — 82 70 10 - 12 — — 20
DUOPOWER 5 x 25 S — 555105 5 40 12,5 29 25 4 x 35 PZ2 6 50
DUOPOWER 6 x 30 S — 555106 6 45 12,5 35 30 4,5 x 40 PZ2 5 50
DUOPOWER 6 x 50 S — 538245 6 75 12,5 55 50 4,5 x 70 PZ2 15 50
DUOPOWER 8 x 40 S — 555108 8 65 12,5 45 40 5 x 60 PZ2 15 50
DUOPOWER 8 x 65 S — 538246 8 85 2 x 12,5 70 65 5 x 80 PZ2 10 25
DUOPOWER 10 x 50 S — 555110 10 74 12,5 57 50 7 x 69 SW 13 / TX 40 13 25
DUOPOWER 10 x 80 S — 538247 10 112 — 87 80 7 x 107 SW 13 20 10
