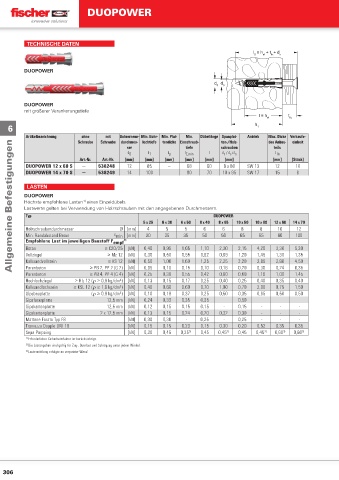

Page 305 - fischer Hauptkatalog Befestigungstechnik

DUOPOWER

TECHNISCHE DATEN

l ≥ h + t + d
S ef fix s
DUOPOWER

d d
0 S

DUOPOWER
mit größerer Verankerungstiefe
l = h t
ef fix
6 h 1
Artikelbezeichnung ohne mit Bohrernenn- Min. Bohr- Min. Plat- Min. Dübellänge Spanplat- Antrieb Max. Dicke Verkaufs-
Schraube Schraube durchmes- lochtiefe tendicke Einschraub- ten-/Holz- des Anbau- einheit
Allgemeine Befestigungen
ser tiefe schrauben teils
d 0 h 1 d p l E,min l d / d x l t fi x
s
s s
Art.-Nr. Art.-Nr. [mm] [mm] [mm] [mm] [mm] [mm] [mm] [Stück]
DUOPOWER 12 x 60 S — 538248 12 85 — 68 60 8 x 80 SW 13 12 10
DUOPOWER 14 x 70 S — 538249 14 100 — 80 70 10 x 95 SW 17 15 8
LASTEN
DUOPOWER
Höchste empfohlene Lasten eines Einzeldübels.
1)
Lastwerte gelten bei Verwendung von Holzschrauben mit den angegebenen Durchmessern.
Typ DUOPOWER
5 x 25 6 x 30 6 x 50 8 x 40 8 x 65 10 x 50 10 x 80 12 x 60 14 x 70
Holzschraubendurchmesser Ø [mm] 4 5 5 6 6 8 8 10 12
Min. Randabstand Beton c min [mm] 30 35 35 50 50 65 65 80 100
Empfohlene Last im jeweiligen Baustoff F empf 2)
Beton ≥ C20/25 [kN] 0,40 0,95 1,65 1,10 2,30 2,15 4,20 3,30 5,30
Vollziegel ≥ Mz 12 [kN] 0,30 0,50 0,55 0,62 0,69 1,20 1,45 1,30 1,35
Kalksandvollstein ≥ KS 12 [kN] 0,50 1,00 1,60 1,25 2,25 2,20 3,85 2,80 4,50
Porenbeton ≥ PB 2, PP 2 (G 2) [kN] 0,05 0,10 0,15 0,10 0,16 0,20 0,30 0,24 0,35
Porenbeton ≥ PB 4, PP 4 (G 4) [kN] 0,25 0,38 0,55 0,42 0,60 0,60 1,10 1,00 1,45
Hochlochziegel ≥ Hlz 12 ( ≥ 0,9 kg/dm³) [kN] 0,13 0,15 0,17 0,25 0,40 0,25 0,40 0,35 0,40
Kalksandlochstein ≥ KSL 12 ( ≥ 1,6 kg/dm³) [kN] 0,40 0,60 0,60 0,70 1,00 0,70 2,00 0,75 1,50
Gipsbauplatte ( ≥ 0,9 kg/dm³) [kN] 0,10 0,18 0,37 0,25 0,50 0,35 0,65 0,50 0,50
Gipsfaserplatte 12,5 mm [kN] 0,24 0,33 0,35 0,35 - 0,50 - - -
Gipskartonplatte 12,5 mm [kN] 0,12 0,15 0,15 0,15 - 0,15 - - -
Gipskartonplatte 2 x 12,5 mm [kN] 0,13 0,15 0,24 0,20 0,32 0,30 - - -
Mattone Forato Typ F8 [kN] 0,30 0,30 - 0,25 - 0,25 - - -
Tramezza Doppio UNI 19 [kN] 0,15 0,15 0,23 0,15 0,30 0,20 0,52 0,35 0,35
Sepa Parpaing [kN] 0,30 0,45 0,25 3) 0,45 0,45 3) 0,45 0,45 3) 0,60 3) 0,60 3)
Erforderlicher Sicherheitsfaktor ist berücksichtigt.
1)
2) Die Lastangaben sind gültig für Zug-, Querlast und Schrägzug unter jedem Winkel.
3) Lastermittlung erfolgte an verputzter Wand.
