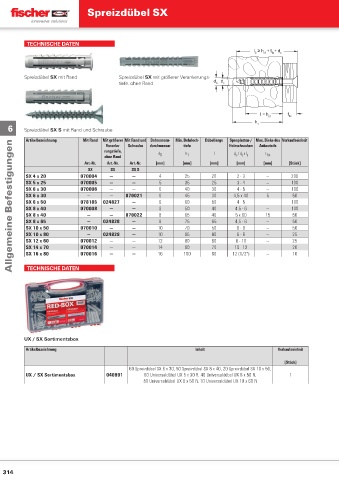

Page 313 - fischer Hauptkatalog Befestigungstechnik

Spreizdübel SX

TECHNISCHE DATEN
l ≥ h + t + d
S ef fix s

Spreizdübel SX mit Rand Spreizdübel SX mit größerer Verankerungs-
tiefe, ohne Rand d 0 d s

l = h t
ef fix
h 1
6 Spreizdübel SX S mit Rand und Schraube
Artikelbezeichnung Mit Rand Mit größerer Mit Rand und Bohrernenn- Min. Bohrloch- Dübellänge Spanplatten-/ Max. Dicke des Verkaufseinheit
Allgemeine Befestigungen
Veranke- Schraube durchmesser tiefe Holzschrauben Anbauteils
rungstiefe, d h l d / d x l t
ohne Rand 0 1 s s s fi x
Art.-Nr. Art.-Nr. Art.-Nr. [mm] [mm] [mm] [mm] [mm] [Stück]
SX SX SX S
SX 4 x 20 070004 — — 4 25 20 2 - 3 — 200
SX 5 x 25 070005 — — 5 35 25 3 - 4 — 100
SX 6 x 30 070006 — — 6 40 30 4 - 5 — 100
SX 6 x 30 — — 070021 6 45 30 4,5 x 40 5 50
SX 6 x 50 078185 024827 — 6 60 50 4 - 5 — 100
SX 8 x 40 070008 — — 8 50 40 4,5 - 6 — 100
SX 8 x 40 — — 070022 8 65 40 5 x 60 15 50
SX 8 x 65 — 024828 — 8 75 65 4,5 - 6 — 50
SX 10 x 50 070010 — — 10 70 50 6 - 8 — 50
SX 10 x 80 — 024829 — 10 95 80 6 - 8 — 25
SX 12 x 60 070012 — — 12 80 60 8 - 10 — 25
SX 14 x 70 070014 — — 14 90 70 10 - 12 — 20
SX 16 x 80 070016 — — 16 100 80 12 (1/2") — 10

TECHNISCHE DATEN

UX / SX Sortimentsbox
Artikelbezeichnung Inhalt Verkaufseinheit

[Stück]
60 Spreizdübel SX 6 x 30, 50 Spreizdübel SX 8 x 40, 20 Spreizdübel SX 10 x 50,
UX / SX Sortimentsbox 040991 60 Universaldübel UX 5 x 30 R, 40 Universaldübel UX 6 x 50 R, 1
50 Universaldübel UX 8 x 50 R, 10 Universaldübel UX 10 x 60 R
