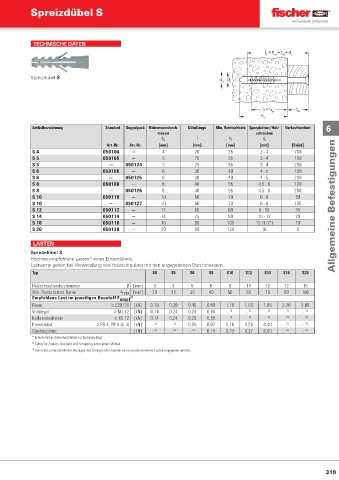

P. 318

Spreizdübel S





                    TECHNISCHE DATEN

                                                                                                     l  ≥ h  + t + d
                                                                                                     S  ef  fix  s


                   Spreizdübel S                                                     d  d
                                                                                      0  s




                                                                                                     l = h      t
                                                                                                       ef        fix
                                                                                                    h
                                                                                                     1
                   Artikelbezeichnung        Standard  Doppelpack Bohrernenndurch-  Dübellänge  Min. Bohrlochtiefe Spanplatten-/Holz-  Verkaufseinheit  6
                                                               messer                             schrauben
                                                                 d 0         l          h 1         d s
                                              Art.-Nr.  Art.-Nr.  [mm]      [mm]        [mm]       [mm]        [Stück]
                   S 4                      050104    —          4          20          25         2 - 3       200
                   S 5                      050105    —          5          25          35         3 - 4       100
                   S 5                         —    050124       5          25          35         3 - 4       200
                   S 6                      050106    —          6          30          40         4 - 5       100
                   S 6                         —    050125       6          30          40         4 - 5       200
                   S 8                      050108    —          8          40          55         4,5 - 6     100
                   S 8                         —    050126       8          40          55         4,5 - 6     200
                   S 10                     050110    —          10         50          70         6 - 8        50
                   S 10                        —    050127       10         50          70         6 - 8       100            Allgemeine Befestigungen
                   S 12                     050112    —          12         60          80         8 - 10       25
                   S 14                     050114    —          14         75          90         10 - 12      20
                   S 16                     050116    —          16         80          100       12 (1/2")     10
                   S 20                     050120    —          20         90          120         16          5

                    LASTEN
                   Spreizdübel S
                   Höchste empfohlene Lasten  eines Einzeldübels.
                                       1)
                   Lastwerte gelten bei Verwendung von Holzschrauben mit den angegebenen Durchmessern.
                   Typ                                        S4    S5     S6    S8     S10   S12    S14    S16   S20
                   Holzschraubendurchmesser          Ø [mm]   3      4     5      6     8      10    12     12    16
                   Min. Randabstand Beton         c min [mm]  20    25     30    40     50     60    70     80    100
                   Empfohlene Last im jeweiligen Baustoff F empf 2)
                   Beton                       ≥ C20/25  [kN]  0,16  0,28  0,40  0,60  1,10   1,50   1,85  2,26   3,88
                   Vollziegel                   ≥ Mz 12  [kN]  0,14  0,24  0,28  0,50   -  3)  -  3)  -  3)  -  3)  -  3)
                   Kalksandvollstein            ≥ KS 12  [kN]  0,14  0,24  0,28  0,55   -  3)  -  3)  -  3)  -  3)  -  3)
                   Porenbeton             ≥ PB 4, PP 4 (G 4)  [kN]  -  3)  -  3)  0,05  0,07  0,16  0,28  0,40  -  3)  -  3)
                   Gipsbauplatte                       [kN]   -  3)  -  3)  -  3)  0,15  0,23  0,37  0,60   -  3)  -  3)
                   1)  Erforderlicher Sicherheitsfaktor ist berücksichtigt.
                   2)  Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel.
                   3)  Durch das unterschiedliche Versagen des Untergrundes können keine reproduzierbaren Lasten angegeben werden.
