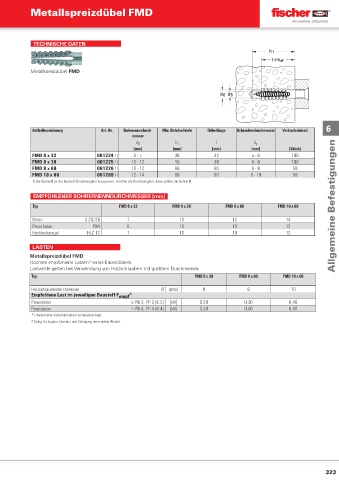

Page 322 - fischer Hauptkatalog Befestigungstechnik

Metallspreizdübel FMD

TECHNISCHE DATEN

Metallspreizdübel FMD

Artikelbezeichnung Art.-Nr. Bohrernenndurch- Min. Bohrlochtiefe Dübellänge Schraubendurchmesser Verkaufseinheit 6
messer
d 0 h 1 l d s
[mm] [mm] [mm] [mm] [Stück]
FMD 6 x 32 061224 1) 6 - 7 38 32 5 - 6 100
FMD 8 x 38 061225 1) 10 - 12 46 38 6 - 8 100
FMD 8 x 60 061226 1) 10 - 12 68 60 6 - 8 50
FMD 10 x 60 061209 1) 12 - 14 68 60 8 - 10 50
1) Der Bohrer-Ø ist der Baustoff-Druckfestigkeit anzupassen. Je höher die Druckfestigkeit, desto größer der Bohrer-Ø.

EMPFOHLENER BOHRERNENNDURCHMESSER [mm]
Typ FMD 6 x 32 FMD 8 x 38 FMD 8 x 60 FMD 10 x 60 Allgemeine Befestigungen

Beton C 20/25 7 10 12 14
Porenbeton PB4 6 10 10 12
Hochlochziegel HLZ 12 7 10 10 12

LASTEN
Metallspreizdübel FMD
1)
Höchste empfohlene Lasten eines Einzeldübels.
Lastwerte gelten bei Verwendung von Holzschrauben mit größtem Durchmesser.
Typ FMD 8 x 38 FMD 8 x 60 FMD 10 x 60

Holzschraubendurchmesser Ø [mm] 8 8 10
Empfohlene Last im jeweiligen Baustoff F empf 2)
Porenbeton ≥ PB 2, PP 2 (G 2) [kN] 0,20 0,30 0,40
Porenbeton ≥ PB 4, PP 4 (G 4) [kN] 0,30 0,40 0,60
1) Erforderlicher Sicherheitsfaktor ist berücksichtigt.
2) Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel.
