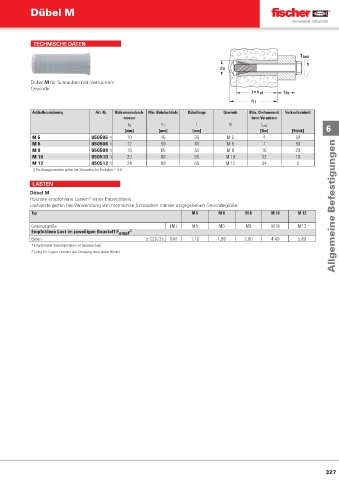

Page 326 - fischer Hauptkatalog Befestigungstechnik

Dübel M

TECHNISCHE DATEN

Dübel M für Schrauben mit metrischem
Gewinde

Artikelbezeichnung Art.-Nr. Bohrernenndurch- Min. Bohrlochtiefe Dübellänge Gewinde Max. Drehmoment Verkaufseinheit
messer beim Verankern
d 0 h 1 l M T inst
[mm] [mm] [mm] [Nm] [Stück] 6
M 5 050505 1) 10 45 35 M 5 4 50
M 6 050506 1) 12 50 40 M 6 7 50
M 8 050508 1) 16 65 50 M 8 16 20
M 10 050510 1) 20 80 60 M 10 32 10
M 12 050512 1) 24 90 65 M 12 54 5
1) Die Anzugsmomente gelten bei Schrauben der Festigkeit ≥ 5.8.

LASTEN
Dübel M
1)
Höchste empfohlene Lasten eines Einzeldübels.
Lastwerte gelten bei Verwendung von metrischen Schrauben mit der angegebenen Gewindegröße. Allgemeine Befestigungen
Typ M 5 M 6 M 8 M 10 M 12

Gewindegröße [M] M5 M6 M8 M10 M12
Empfohlene Last im jeweiligen Baustoff F empf 2)
Beton ≥ C20/25 [kN] 1,10 1,80 2,60 4,40 5,00
1) Erforderlicher Sicherheitsfaktor ist berücksichtigt.
2) Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel.
