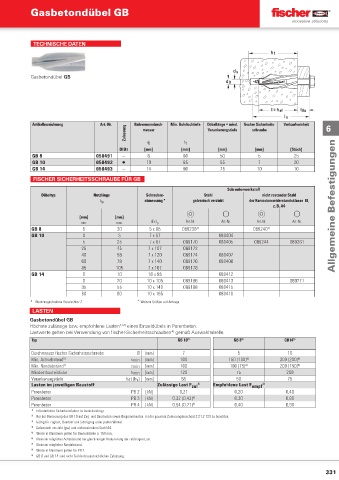

Page 330 - fischer Hauptkatalog Befestigungstechnik

Gasbetondübel GB

TECHNISCHE DATEN

Gasbetondübel GB

Artikelbezeichnung Art.-Nr. Bohrernenndurch- Min. Bohrlochtiefe Dübellänge = mind. fi scher Sicherheits- Verkaufseinheit 6
Zulassung messer Verankerungstiefe schraube

d 0 h 1
DIBt [mm] [mm] [mm] [mm] [Stück]
GB 8 050491 — 8 60 50 5 25
GB 10 050492 ▯ 10 65 55 7 20
GB 14 050493 — 14 90 75 10 10
FISCHER SICHERHEITSSCHRAUBE FÜR GB
Schraubenwerkstoff
Dübeltyp Nutzlänge Schrauben- Stahl nicht rostender Stahl
t fi x abmessung * galvanisch verzinkt der Korrosionswiderstandsklasse III,
z. B. A4 Allgemeine Befestigungen
   
[mm] [mm]
min. max. Ø x l s Art.-Nr. Art.-Nr. Art.-Nr. Art.-Nr.
GB 8 5 30 5 x 85 089230 1) 089240 1)
GB 10 0 5 7 x 67 080404
5 25 7 x 87 089170 080405 089244 080261
25 45 7 x 107 089172
40 58 7 x 120 089174 080407
60 78 7 x 140 089176 080408
85 105 7 x 167 089178
GB 14 0 10 10 x 95 080412
0 20 10 x 105 089186 080413 080271
35 55 10 x 140 089188 080415
60 80 10 x 165 080416
1) Werkzeugaufnahme Kreuzschlitz Z * Weitere Größen auf Anfrage
LASTEN
Gasbetondübel GB
Höchste zulässige bzw. empfohlene Lasten 1) 2) eines Einzeldübels in Porenbeton.
4)
Lastwerte gelten bei Verwendung von fischer-Sicherheitsschrauben gemäß Auswahltabelle.
Typ GB 10 2) GB 8 9) GB14 9)
Durchmesser fischer Sicherheitsschraube Ø [mm] 7 5 10
Min. Achsabstand 6) smin [mm] 100 150 (100) 8) 300 (200) 8)
Min. Randabstand 7) cmin [mm] 100 100 (75) 8) 200 (150) 8)
Mindestbauteildicke hmin [mm] 120 75 200
Verankerungstiefe hef (hv) [mm] 55 50 75
Lasten im jeweiligen Baustoff Zulässige Last F zul 3) Empfohlene Last F empf 3)
Porenbeton PB 2 [kN] 0,21 0,20 0,40
Porenbeton PB 3 [kN] 0,32 (0,43) 5) 0,30 0,80
Porenbeton PB 4 [kN] 0,54 (0,71) 5) 0,40 0,90
1) Erforderlicher Sicherheitsfaktor ist berücksichtigt.
2) Bei der Bemessung des GB 10 auf Zug- und Querlasten sowie Biegemomenten ist der gesamte Zulassungsbescheid Z-21.2-123 zu beachten.
Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel.
3)
4) Galvanisch verzinkt (gvz) und nichtrostendem Stahl A4.
5) Werte in Klammern gelten für Bauteilstärke ≥ 150 mm.
6) Kleinster möglicher Achsabstand bei gleichzeitiger Reduzierung der zulässigen Last.
7) Kleinster möglicher Randabstand.
8) Werte in Klammern gelten für PB 2.
9) GB 8 und GB 14 sind nicht Teil der bauaufsichtlichen Zulassung.
