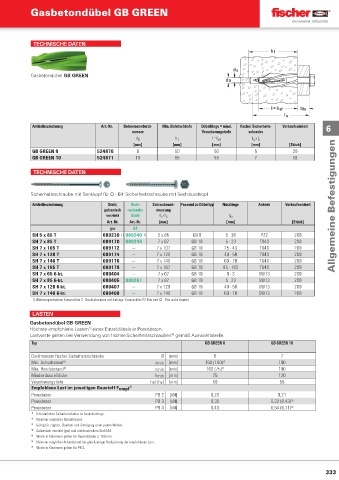

Gasbetondübel GB GREEN

TECHNISCHE DATEN

Gasbetondübel GB GREEN

Artikelbezeichnung Art.-Nr. Bohrernenndurch- Min. Bohrlochtiefe Dübellänge = mind. fi scher Sicherheits- Verkaufseinheit 6
messer Verankerungstiefe schraube
d 0 h 1 l = h ef d x l
s s
[mm] [mm] [mm] [mm] [Stück]
GB GREEN 8 524870 8 60 50 5 20
GB GREEN 10 524871 10 65 55 7 18

TECHNISCHE DATEN

Sicherheitsschraube mit Senkkopf für  - Bit Sicherheitsschraube mit Sechskantkopf

Artikelbezeichnung Stahl, Nicht Schraubenab- Passend zu Dübeltyp Nutzlänge Antrieb Verkaufseinheit Allgemeine Befestigungen
galvanisch rostender messung
verzinkt Stahl d x l t fi x
s s
Art.-Nr. Art.-Nr. [mm] [mm] [Stück]
gvz A4
SH 5 x 85 T 089230 1) 089240 1) 5 x 85 GB 8 5 - 30 PZ2 200
SH 7 x 85 T 089170 089244 7 x 87 GB 10 5 - 23 TX40 200
SH 7 x 105 T 089172 — 7 x 107 GB 10 25 - 43 TX40 200
SH 7 x 120 T 089174 — 7 x 120 GB 10 40 - 58 TX40 200
SH 7 x 140 T 089176 — 7 x 140 GB 10 60 - 78 TX40 200
SH 7 x 165 T 089178 — 7 x 167 GB 10 85 - 103 TX40 200
SH 7 x 65 6-kt. 080404 — 7 x 67 GB 10 0 - 3 SW13 200
SH 7 x 85 6-kt. 080405 080261 7 x 87 GB 10 5 - 23 SW13 200
SH 7 x 120 6-kt. 080407 — 7 x 120 GB 10 40 - 58 SW13 200
SH 7 x 140 6-kt. 080408 — 7 x 140 GB 10 60 - 78 SW13 200
1) Werkzeugaufnahme Kreuzschlitz Z. Stockschrauben auf Anfrage. Kreuzschlitz PZ-Bits und  - Bits siehe Kapitel
LASTEN
Gasbetondübel GB GREEN
Höchste empfohlene Lasten eines Einzeldübels in Porenbeton.
1)
4)
Lastwerte gelten bei Verwendung von fischer-Sicherheitsschrauben gemäß Auswahltabelle.
Typ GB GREEN 8 GB GREEN 10
Durchmesser fischer Sicherheitsschraube Ø [mm] 5 7
Min. Achsabstand 6) smin [mm] 150 (100) 7) 100
Min. Randabstand 2) cmin [mm] 100 (75) 7) 100
Mindestbauteildicke hmin [mm] 75 120
Verankerungstiefe hef (hv) [mm] 50 55
Empfohlene Last im jeweiligen Baustoff F empf 3)
Porenbeton PB 2 [kN] 0,20 0,21
Porenbeton PB 3 [kN] 0,30 0,32 (0,43) 5)
Porenbeton PB 4 [kN] 0,40 0,54 (0,71) 5)
1) Erforderlicher Sicherheitsfaktor ist berücksichtigt.
2) Kleinster möglicher Randabstand.
3) Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel.
4) Galvanisch verzinkt (gvz) und nichtrostendem Stahl A4.
5) Werte in Klammern gelten für Bauteilstärke ≥ 150 mm.
Kleinster möglicher Achsabstand bei gleichzeitiger Reduzierung der empfohlenen Last.
6)
7) Werte in Klammern gelten für PB 2.
