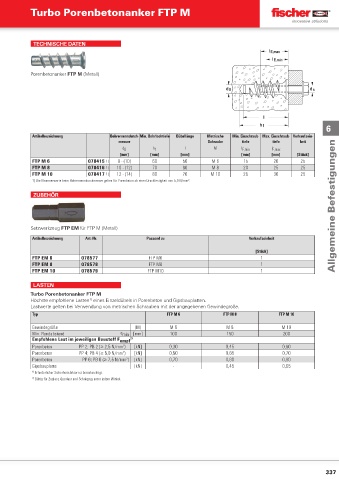

Page 336 - fischer Hauptkatalog Befestigungstechnik

Turbo Porenbetonanker FTP M

TECHNISCHE DATEN

Porenbetonanker FTP M (Metall)

6
Artikelbezeichnung Bohrernenndurch- Min. Bohrlochtiefe Dübellänge Metrische Min. Einschraub- Max. Einschraub- Verkaufsein-
messer Schraube tiefe tiefe heit
d 0 h 1 l M l E,min l E,max
[mm] [mm] [mm] [mm] [mm] [Stück]
FTP M 6 078415 1) 8 - (10) 60 50 M 6 15 20 25
FTP M 8 078416 1) 10 - (12) 70 60 M 8 20 25 25
FTP M 10 078417 1) 12 - (14) 80 70 M 10 25 30 25
1) Die Klammerwerte beim Bohrernenndurchmesser gelten für Porenbeton ab einer Druckfestigkeit von 5,0 N/mm².
ZUBEHÖR Allgemeine Befestigungen

Setzwerkzeug FTP EM für FTP M (Metall)
Artikelbezeichnung Art.-Nr. Passend zu Verkaufseinheit

[Stück]
FTP EM 6 078577 FTP M6 1
FTP EM 8 078578 FTP M8 1
FTP EM 10 078579 FTP M10 1

LASTEN
Turbo Porenbetonanker FTP M
1)
Höchste empfohlene Lasten eines Einzeldübels in Porenbeton und Gipsbauplatten.
Lastwerte gelten bei Verwendung von metrischen Schrauben mit der angegebenen Gewindegröße.
Typ FTP M 6 FTP M 8 FTP M 10

Gewindegröße [M] M 6 M 8 M 10
Min. Randabstand c min [mm] 100 150 200
Empfohlene Last im jeweiligen Baustoff F empf 2)
2
Porenbeton PP 2; PB 2 (≥ 2,5 N/mm ) [kN] 0,30 0,45 0,60
Porenbeton PP 4; PB 4 (≥ 5,0 N/mm ) [kN] 0,50 0,65 0,70
2
Porenbeton PP 6; PB 6 (≥ 7,5 N/mm²) [kN] 0,70 0,80 0,90
Gipsbauplatte [kN] - 0,45 0,65
Erforderlicher Sicherheitsfaktor ist berücksichtigt.
1)
2) Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel.

337
