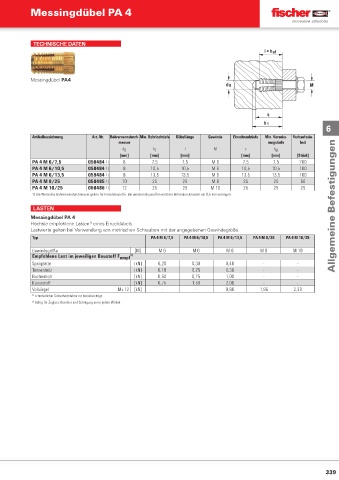

Page 338 - fischer Hauptkatalog Befestigungstechnik

Messingdübel PA 4

TECHNISCHE DATEN

Messingdübel PA4

6
Artikelbezeichnung Art.-Nr. Bohrernenndurch- Min. Bohrlochtiefe Dübellänge Gewinde Einschraubtiefe Min. Veranke- Verkaufsein-
messer rungstiefe heit
d 0 h 1 l M s h ef
[mm] [mm] [mm] [mm] [mm] [Stück]
PA 4 M 6/7,5 050484 1) 8 7,5 7,5 M 6 7,5 7,5 200
PA 4 M 6/10,5 058484 1) 8 10,5 10,5 M 6 10,5 10,5 100
PA 4 M 6/13,5 059484 1) 8 13,5 13,5 M 6 13,5 13,5 100
PA 4 M 8/25 050485 1) 10 25 25 M 8 25 25 50
PA 4 M 10/25 050486 1) 12 25 25 M 10 25 25 25
1) Die Werte des Bohrernenndurchmesser gelten für harte Baustoffe. Bei weichen Baustoffen wird der Bohrerdurchmesser um 0,5 mm verringert.

LASTEN Allgemeine Befestigungen
Messingdübel PA 4
Höchste empfohlene Lasten eines Einzeldübels.
1)
Lastwerte gelten bei Verwendung von metrischen Schrauben mit der angegebenen Gewindegröße.
Typ PA 4 M 6/7,5 PA 4 M 6/10,5 PA 4 M 6/13,5 PA 4 M 8/25 PA 4 M 10/25

Gewindegröße [M] M 6 M 6 M 6 M 8 M 10
Empfohlene Last im jeweiligen Baustoff F empf 2)
Spanplatte [kN] 0,20 0,30 0,40 - -
Tannenholz [kN] 0,18 0,25 0,38 - -
Buchenholz [kN] 0,50 0,75 1,00 - -
Kunststoff [kN] 0,75 1,50 2,00 - -
Vollziegel Mz 12 [kN] - - 0,80 1,95 2,30
1) Erforderlicher Sicherheitsfaktor ist berücksichtigt.
2) Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel.
