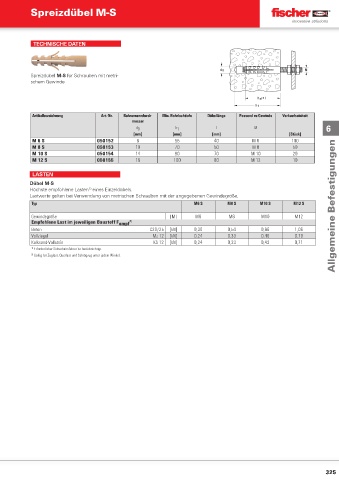

Page 324 - fischer Hauptkatalog Befestigungstechnik

Spreizdübel M-S

TECHNISCHE DATEN

Spreizdübel M-S für Schrauben mit metri-
schem Gewinde

Artikelbezeichnung Art.-Nr. Bohrernenndurch- Min. Bohrlochtiefe Dübellänge Passend zu Gewinde Verkaufseinheit
messer
d 0 h 1 l M 6
[mm] [mm] [mm] [Stück]
M 6 S 050152 8 55 40 M 6 100
M 8 S 050153 10 70 50 M 8 50
M 10 S 050154 14 90 70 M 10 20
M 12 S 050155 16 100 80 M 12 10

LASTEN
Dübel M-S
Höchste empfohlene Lasten eines Einzeldübels.
1)
Lastwerte gelten bei Verwendung von metrischen Schrauben mit der angegebenen Gewindegröße.
Typ M6 S M8 S M10 S M12 S Allgemeine Befestigungen

Gewindegröße [M] M6 M8 M10 M12
Empfohlene Last im jeweiligen Baustoff F empf 2)
Beton C20/25 [kN] 0,30 0,54 0,66 1,06
Vollziegel Mz 12 [kN] 0,24 0,33 0,46 0,79
Kalksand-Vollstein KS 12 [kN] 0,24 0,33 0,43 0,71
1) Erforderlicher Sicherheitsfaktor ist berücksichtigt.
2) Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel.
