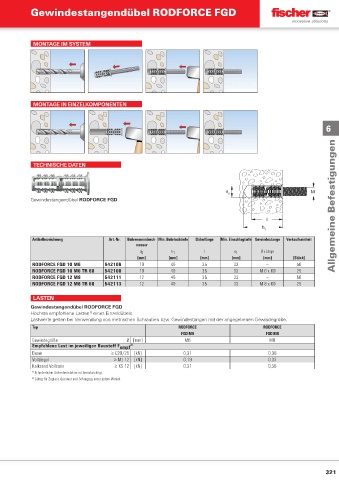

P. 320
Gewindestangendübel RODFORCE FGD
MONTAGE IM SYSTEM
MONTAGE IN EINZELKOMPONENTEN
6
TECHNISCHE DATEN
d M
0
Gewindestangendübel RODFORCE FGD Allgemeine Befestigungen
l
h
1
Artikelbezeichnung Art.-Nr. Bohrernenndurch- Min. Bohrlochtiefe Dübellänge Min. Einschlagtiefe Gewindestange Verkaufseinheit
messer
d 0 h 1 l e 1 Ø x Länge
[mm] [mm] [mm] [mm] [mm] [Stück]
RODFORCE FGD 10 M6 542106 10 40 35 33 — 50
RODFORCE FGD 10 M6 TR 60 542108 10 40 35 33 M 6 x 60 25
RODFORCE FGD 12 M8 542111 12 40 35 33 — 50
RODFORCE FGD 12 M8 TR 60 542113 12 40 35 33 M 8 x 60 25
LASTEN
Gewindestangendübel RODFORCE FGD
Höchste empfohlene Lasten eines Einzeldübels.
1)
Lastwerte gelten bei Verwendung von metrischen Schrauben bzw. Gewindestangen mit der angegebenen Gewindegröße.
Typ RODFORCE RODFORCE
FGD M6 FGD M8
Gewindegröße Ø [mm] M6 M8
Empfohlene Last im jeweiligen Baustoff F empf 2)
Beton ≥ C20/25 [kN] 0,31 0,36
Vollziegel ≥ Mz 12 [kN] 0,19 0,33
Kalksand-Vollstein ≥ KS 12 [kN] 0,31 0,36
1) Erforderlicher Sicherheitsfaktor ist berücksichtigt.
2) Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel.
321
