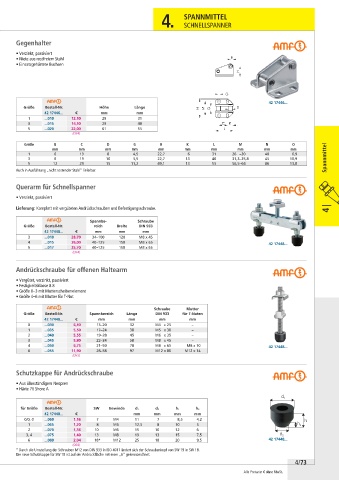

4. SPANNMITTEL

SCHNELLSPANNER

Gegenhalter

• Verzinkt, passiviert
• Niete aus rostfreiem Stahl
• Einsatzgehärtete Buchsen

42 17446...
Größe Bestell-Nr. Höhe Länge
42 17446... € mm mm
1 ...010 12,10 29 31
3 ...015 14,10 29 40
5 ...020 22,00 61 55
(084)
Größe B C D G H K L M N O
mm mm mm mm mm mm mm mm mm mm
1 6 19 8 4,5 22,7 6 31 26 –30 40 6,9
3 6 19 10 5,5 22,7 13 40 31,3–35,8 45 10,9 Spannmittel
5 12 29 15 11,2 49,1 13 55 56,5–64 86 13,8
Auch in Ausführung „nicht rostender Stahl“ lieferbar.

Querarm für Schnellspanner

• Verzinkt, passiviert
Lieferung: Komplett mit vergüteten Andrückschrauben und Befestigungsschraube. 4 |

Spannbe- Schraube
Größe Bestell-Nr. reich Breite DIN 933
42 17448... € mm mm mm
3 ...010 28,70 34– 100 120 M8 x 45
4 ...015 36,00 40– 125 150 M8 x 65 42 17448...
5 ...017 35,70 40– 125 150 M8 x 65
(084)

Andrückschraube für offenen Haltearm

• Vergütet, verzinkt, passiviert
• Festigkeitsklasse 8.8
• Größe 0–3 mit Mutterscheibenelement
• Größe 4–6 mit Mutter für T-Nut

Schraube Mutter
Größe Bestell-Nr. Spannbereich Länge DIN 933 für T-Nuten
42 17448... € mm mm mm mm
0 ...030 6,10 13– 20 32 M4 x 25 –
1 ...035 5,50 17– 24 38 M5 x 30 –
2 ...040 5,55 19– 28 45 M6 x 35 –
3 ...045 5,80 22– 34 58 M8 x 45 –
4 ...050 6,75 21– 50 78 M8 x 65 M8 x 10 42 17448...
6 ...055 11,90 28– 58 97 M12 x 80 M12 x 14
(083)

Schutzkappe für Andrückschraube

• Aus ölbeständigem Neopren
• Härte 70 Shore A
1
für Größe Bestell-Nr. SW Gewinde d 1 d 2 h 1 h 2
42 17448... € mm mm mm mm
0/0, 0 ...060 1,16 7 M4 11 7 8,5 4,2
1 ...065 1,20 8 M5 12,5 8 10 5 2
2 ...070 1,36 10 M6 15 10 12 6
3, 4 ...075 1,40 13 M8 19 13 15 7,5 2
6 ...080 2,04 18* M12 25 18 20 9,5 42 17448...
(084)
* Durch die Umstellung der Schrauben M12 von DIN 933 in ISO 4017 ändert sich der Schraubenkopf von SW 19 in SW 18.
Die neue Schutzkappe für SW 18 ist auf der Andrückfläche mit einer „6“ gekennzeichnet.
4/73

Alle Preise in € ohne MwSt.
