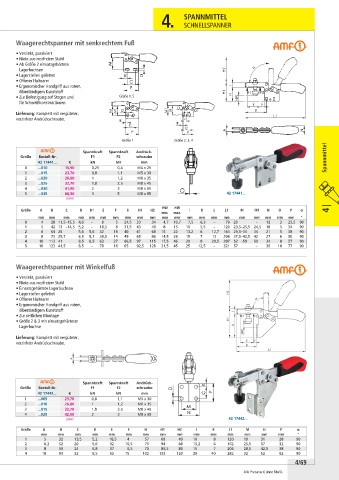

Page 303 - WS Werkzeuge 2026

4. SPANNMITTEL

SCHNELLSPANNER

Waagerechtspanner mit senkrechtem Fuß

• Verzinkt, passiviert
• Niete aus rostfreiem Stahl
• Ab Größe 2 einsatzgehärtete
Lagerbuchsen
• Lagerstellen gefettet
• Offener Haltearm
• Ergonomischer Handgriff aus rotem,
ölbeständigem Kunststoff
• Zur Befestigung auf Stegen und Größe 0, 5
für Schweißkonstruktionen
Lieferung: Komplett mit vergüteter,
verzinkter Andrückschraube.

Größe 1 Größe 2, 3, 4

Spannkraft Spannkraft Andrück-
Größe Bestell-Nr. F1 F2 schraube Spannmittel
42 17441... € kN kN mm
0 ...010 15,90 0,25 0,4 M4 x 25
1 ...015 23,70 0,8 1,1 M5 x 30
2 ...020 26,60 1 1,2 M6 x 35
3 ...025 32,70 1,8 2,5 M8 x 45
4 ...030 41,90 2 3 M8 x 65
5 ...035 66,50 3 5 M8 x 65 42 17441...
(084)
HW HW
Größe A B C D D1 E F H H1 H2 I K L L1 M M1 N O P α 4 |
min. max.
mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm °
0 4 28 11,5–15,5 4,6 – 9 5 24,5 33 34 4,7 10,7 7,5 6,3 – 79 20 – 12 3 25,5 90
1 5 42 13 –14,5 5,2 – 18,5 8 31,5 43 49 8 15 10 5,5 – 120 23,5–25,5 24,5 18 5 34 90
2 6 64 26 5,6 5,6 32 16 40 61 68 15 22 13,2 6 12,7 164 29,5–34 34 21 5 38 90
3 8 73 25,7 6,5 5,1 38,5 14 49 65 86 14,5 26 15 7 13 206 37,5–42,5 42 27 6 50 90
4 10 113 41 8,5 8,5 63 27 66,5 97 115 17,5 46 20 8 20,5 287 52 –59 59 34 8 57 90
5 10 123 41,5 8,5 – 78 16 65 92,5 128 21,5 45 25 12,5 – 321 57 – 36 10 77 90

Waagerechtspanner mit Winkelfuß
• Verzinkt, passiviert
• Niete aus rostfreiem Stahl
• Einsatzgehärtete Lagerbuchsen
• Lagerstellen gefettet
• Offener Haltearm
• Ergonomischer Handgriff aus rotem,
ölbeständigem Kunststoff
• Zur seitlichen Montage
• Größe 2 & 3 mit einsatzgehärteter
Lagerbuchse
Lieferung: Komplett mit vergüteter,
verzinkter Andrückschraube.

Spannkraft Spannkraft Andrück-
Größe Bestell-Nr. F1 F2 schraube
42 17442... € kN kN mm
1 ...005 23,70 0,8 1,1 M5 x 30
2 ...010 26,80 1 1,2 M6 x 35
3 ...015 32,70 1,8 2,5 M8 x 45
4 ...020 42,50 2 3 M8 x 65
(084) 42 17442...

Größe A B C D E F H H1 H2 I K L1 M N P α
mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm °
1 5 32 13,5 5,2 18,5 4 57 68 49 10 8 120 19 31 28 90
2 6,2 52 20 5,6 32 10,5 73 94 68 13,2 6 162 25,5 37 32 90
3 8 59 24 6,8 37 6,5 70 86,5 86 15 7 206 28,5 42,5 38 90
4 10 93 32 8,5 63 15 102 133 120 20 40 282 32 52 82 90
4/69

Alle Preise in € ohne MwSt.
