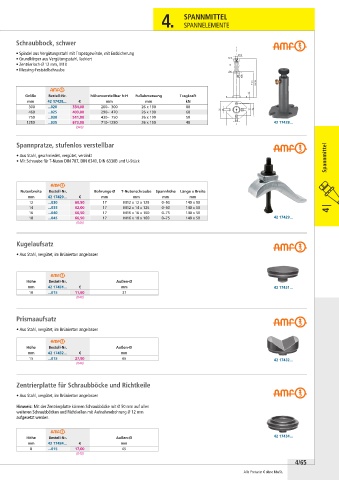

Page 299 - WS Werkzeuge 2026

4. SPANNMITTEL

SPANNELEMENTE

Schraubbock, schwer

• Spindel aus Vergütungsstahl mit Trapezgewinde, mit Endsicherung
• Grundkörper aus Vergütungsstahl, lackiert
• Zentrierloch-Ø 12 mm, M10
• Messing-Feststellschraube

Größe Bestell-Nr. höhenverstellbar h-H Fußabmessung Tragkraft
mm 42 17428... € mm mm kN
300 ...020 334,00 200– 300 26 x 190 80
460 ...025 403,00 290– 470 26 x 190 60
750 ...030 511,00 430– 750 26 x 190 50
1250 ...035 673,00 710– 1250 26 x 190 40 42 17428...
(048)

Spannpratze, stufenlos verstellbar
Spannmittel
• Aus Stahl, geschmiedet, vergütet, verzinkt
• Mit Schraube für T-Nuten DIN 787, DIN 6340, DIN 6330B und U-Stück

Nutenbreite Bestell-Nr. Bohrungs-Ø T-Nutenschraube Spannhöhe Länge x Breite
mm 42 17429... € mm mm mm mm
12 ...030 60,50 17 M12 x 12 x 125 0– 50 140 x 50
14 ...035 62,00 17 M12 x 14 x 125 0– 50 140 x 50 4 |
16 ...040 66,50 17 M16 x 16 x 160 0– 75 140 x 50
18 ...045 66,50 17 M16 x 18 x 160 0– 75 140 x 50 42 17429...
(048)

Kugelaufsatz
• Aus Stahl, vergütet, im Brünierton angelassen

Höhe Bestell-Nr. Außen-Ø
mm 42 17431... € mm 42 17431...
10 ...015 11,60 37
(048)

Prismaaufsatz

• Aus Stahl, vergütet, im Brünierton angelassen

Höhe Bestell-Nr. Außen-Ø
mm 42 17432... € mm
15 ...015 27,90 45 42 17432...
(048)

Zentrierplatte für Schraubböcke und Richtkeile
• Aus Stahl, vergütet, im Brünierton angelassen
Hinweis: Mit der Zentrierplatte können Schraubböcke mit Ø 50 mm auf allen
weiteren Schraubböcken und Richtkeilen mit Aufnahmebohrung Ø 12 mm
aufgesetzt werden.

Höhe Bestell-Nr. Außen-Ø 42 17434...
mm 42 17434... € mm
8 ...015 17,00 45
(048)
4/65

Alle Preise in € ohne MwSt.
