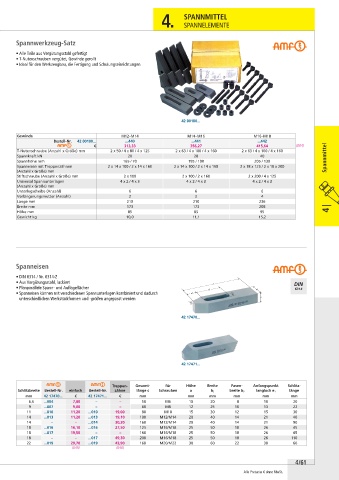

Page 295 - WS Werkzeuge 2026

4. SPANNMITTEL

SPANNELEMENTE

Spannwerkzeug-Satz

• Alle Teile aus Vergütungsstahl gefertigt
• T-Nutenschrauben vergütet, Gewinde gerollt
• Ideal für den Werkzeugbau, die Fertigung und Schulungseinrichtungen

42 00100...

Gewinde M12–M14 M14–M16 M16–M18
Bestell-Nr. 42 00100... ...440 ...441 ...442
€ 313,33 356,27 415,64 (084)
T-Nutenschraube (Anzahl x Größe) mm 2 x 50 / 4 x 80 / 4 x 125 2 x 63 / 4 x 100 / 4 x 160 2 x 63 / 4 x 100 / 4 x 160
Spannkraft kN 20 28 40 Spannmittel
Spannhöhe mm 165 / 70 195 / 100 205 / 130
Spanneisen mit Treppenzähnen 2 x 14 x 100 / 2 x 14 x 160 2 x 14 x 100 / 2 x 14 x 160 2 x 18 x 125 / 2 x 18 x 200
(Anzahl x Größe) mm
Stiftschraube (Anzahl x Größe) mm 2 x 100 2 x 100 / 2 x 160 2 x 200 / 4 x 125
Universal Spannunterlagen 4 x 2 / 4 x 3 4 x 2 / 4 x 3 4 x 2 / 4 x 3
(Anzahl x Größe) mm
Unterlegscheibe (Anzahl) 6 6 6
Verlängerungsmutter (Anzahl) 2 2 4
Länge mm 210 210 236
Breite mm 173 173 208 4 |
Höhe mm 85 85 95
Gewicht kg 10,0 11,1 15,2

Spanneisen
• DIN 6314 / Nr. 6314-Z
• Aus Vergütungsstahl, lackiert I
• Planparallele Spann- und Auflageflächen
• Spanneisen können mit verschiedenen Spannunterlagen kombiniert und dadurch
unterschiedlichen Werkstückformen und -größen angepasst werden

42 17470...

42 17471...

Treppen- Gesamt- für Höhe Breite Fasen - Anfangspunkt Schlitz-
Schlitzbreite Bestell-Nr. einfach Bestell-Nr. zähne länge c Schrauben a b 2 breite b 3 langloch e 1 länge
mm 42 17470... € 42 17471... € mm mm mm mm mm mm
6,6 ...004 7,80 – – 50 M6 10 20 8 10 20
9 ...007 9,00 – – 60 M8 12 25 10 13 22
11 ...010 11,20 ...010 19,00 80 M10 15 30 12 15 30
14 ...013 11,20 ...013 19,10 100 M12/M14 20 40 14 21 40
14 – – ...014 30,30 160 M12/M14 20 40 14 21 90
18 ...016 16,10 ...016 27,50 125 M16/M18 25 50 18 26 45
18 ...017 19,50 – – 160 M16/M18 25 50 18 26 65
18 – – ...017 49,30 200 M16/M18 25 50 18 26 110
22 ...019 29,70 ...019 43,90 160 M20/M22 30 60 22 30 60
(048) (048)
4/61

Alle Preise in € ohne MwSt.
