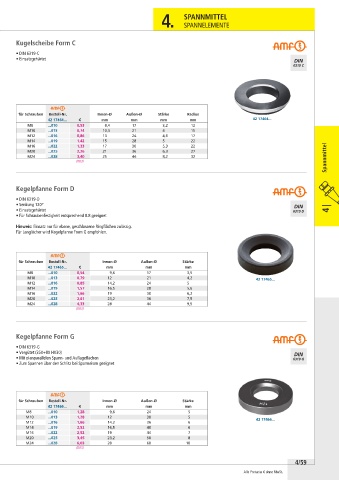

Page 293 - WS Werkzeuge 2026

4. SPANNMITTEL

SPANNELEMENTE

Kugelscheibe Form C

• DIN 6319-C
• Einsatzgehärtet

für Schrauben Bestell-Nr. Innen-Ø Außen-Ø Stärke Radius
42 17464... € mm mm mm mm 42 17464...
M8 ...010 0,53 8,4 17 3,2 12
M10 ...013 0,74 10,5 21 4 15
M12 ...016 0,86 13 24 4,6 17
M14 ...019 1,42 15 28 5 22
M16 ...022 1,33 17 30 5,3 22
M20 ...025 2,26 21 36 6,3 27
M24 ...028 3,40 25 44 8,2 32 Spannmittel
(083)

Kegelpfanne Form D

• DIN 6319-D
• Senkung 120°
• Einsatzgehärtet 4 |
• Für Schraubenfestigkeit entsprechend 8.8 geeignet
Hinweis: Einsatz nur für ebene, geschlossene Ringflächen zulässig.
Für Langlöcher wird Kegelpfanne Form G empfohlen.

für Schrauben Bestell-Nr. Innen-Ø Außen-Ø Stärke
42 17465... € mm mm mm
M8 ...010 0,54 9,6 17 3,5
M10 ...013 0,79 12 21 4,2 42 17465...
M12 ...016 0,85 14,2 24 5
M14 ...019 1,57 16,5 28 5,6
M16 ...022 1,66 19 30 6,2
M20 ...025 2,61 23,2 36 7,5
M24 ...028 4,33 28 44 9,5
(083)

Kegelpfanne Form G

• DIN 6319-G
• Vergütet (350+80 HV30)
• Mit planparallelen Spann- und Auflageflächen
• Zum Spannen über den Schlitz bei Spanneisen geeignet

für Schrauben Bestell-Nr. Innen-Ø Außen-Ø Stärke
42 17466... € mm mm mm
M8 ...010 1,28 9,6 24 5
M10 ...013 1,28 12 30 5 42 17466...
M12 ...016 1,66 14,2 36 6
M14 ...019 2,52 16,5 40 6
M16 ...022 2,52 19 44 7
M20 ...025 3,45 23,2 50 8
M24 ...028 6,03 28 60 10
(083)
4/59

Alle Preise in € ohne MwSt.
