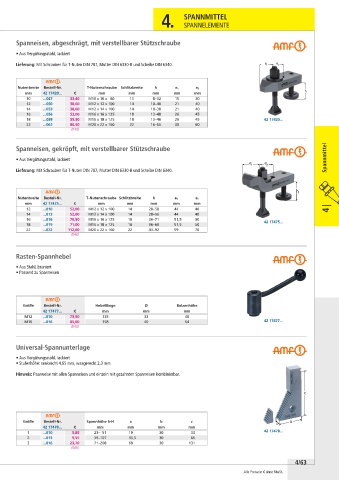

Page 297 - WS Werkzeuge 2026

4. SPANNMITTEL

SPANNELEMENTE

Spanneisen, abgeschrägt, mit verstellbarer Stützschraube

• Aus Vergütungsstahl, lackiert

Lieferung: Mit Schrauben für T-Nuten DIN 787, Mutter DIN 6330-B und Scheibe DIN 6340. e 1 e 2

Nutenbreite Bestell-Nr. T-Nutenschraube Schlitzbreite h e 1 e 2
mm 42 17420... € mm mm mm mm mm h
10 ...047 33,40 M10 x 10 x 80 11 8– 32 15 30
12 ...050 38,60 M12 x 12 x 100 14 10– 40 21 40
14 ...053 38,60 M12 x 14 x 100 14 10– 38 21 40
16 ...056 53,00 M16 x 16 x 125 18 13– 48 26 45
18 ...059 55,50 M16 x 18 x 125 18 13– 46 26 45 42 17420...
22 ...062 86,50 M20 x 22 x 160 22 16– 65 30 60
(048)

Spanneisen, gekröpft, mit verstellbarer Stützschraube
• Aus Vergütungsstahl, lackiert Spannmittel
e 1 e 2
Lieferung: Mit Schrauben für T-Nuten DIN 787, Mutter DIN 6330-B und Scheibe DIN 6340.

h
Nutenbreite Bestell-Nr. T-Nutenschraube Schlitzbreite h e 1 e 2
mm 42 17475... € mm mm mm mm mm
12 ...010 52,00 M12 x 12 x 100 14 28– 58 44 40 4 |
14 ...013 52,00 M12 x 14 x 100 14 28– 56 44 40
16 ...016 70,50 M16 x 16 x 125 18 36– 71 51,5 50 42 17475...
18 ...019 71,00 M16 x 18 x 125 18 36– 69 51,5 50
22 ...022 112,00 M20 x 22 x 160 22 43– 92 59 70
(048)

Rasten-Spannhebel

• Aus Stahl, brüniert
• Passend zu Spanneisen

Größe Bestell-Nr. Hebellänge Ø Bolzenhöhe
42 17477... € mm mm mm
M12 ...010 73,50 135 33 48
M16 ...016 85,00 158 40 64 42 17477...
(048)

Universal-Spannunterlage

• Aus Vergütungsstahl, lackiert
• Stufenhöhe: senkrecht 4,65 mm, waagerecht 2,3 mm
Hinweis: Paarweise mit allen Spanneisen und einzeln mit gezahnten Spanneisen kombinierbar.

Größe Bestell-Nr. Spannhöhe h-H a b c
42 17478... € mm mm mm mm
1 ...010 5,85 23– 51 19 30 33 42 17478...
2 ...013 9,55 39– 107 35,5 30 66
3 ...016 23,70 71– 208 68 30 131
(048)
4/63

Alle Preise in € ohne MwSt.
