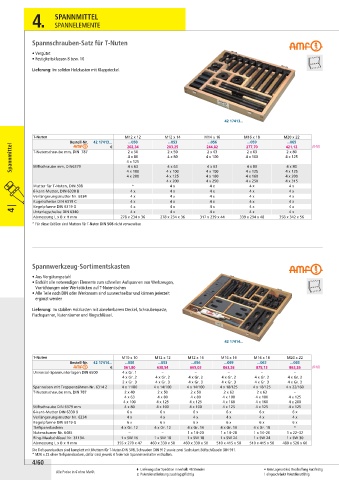

Page 294 - WS Werkzeuge 2026

4. SPANNMITTEL

SPANNELEMENTE

Spannschrauben-Satz für T-Nuten

• Vergütet
• Festigkeitsklassen 8 bzw. 10

Lieferung: Im soliden Holzkasten mit Klappdeckel.

42 17413...

T-Nuten M12 x 12 M12 x 14 M14 x 16 M16 x 18 M20 x 22
...050
Bestell-Nr. 42 17413... € 202,34 203,25 244,82 277,70 421,12 (048)
...065
...059
...056
...053
Spannmittel T-Nutenschraube mm, DIN 787 4 x 125 2 x 50 4 x 100 4 x 100 4 x 125
2 x 50
2 x 63
2 x 63
2 x 80
4 x 80
4 x 80
4 x 80
4 x 63
4 x 63
4 x 63
Stiftschraube mm, DIN6379
4 x 80
4 x 100
4 x 125
4 x 160
4 x 160
4 x 200
4 x 200 4 x 100 4 x 100 4 x 125 4 x 125
4 x 200 4 x 250 4 x 250 4 x 315
Mutter für T-Nuten, DIN 508 * 4 x 4 x 4 x 4 x
6-kant-Mutter, DIN 6330 B 4 x 4 x 4 x 4 x 4 x
Verlängerungsmutter Nr. 6334 4 x 4 x 4 x 4 x 4 x
Kugelscheibe DIN 6319 C 4 x 4 x 4 x 4 x 4 x
4 | Kegelpfanne DIN 6319 G 4 x 4 x 4 x 4 x 4 x
4 x
4 x
Unterlegscheibe DIN 6340
4 x
4 x
4 x
Abmessung L x B x H mm 278 x 234 x 36 278 x 234 x 36 317 x 239 x 44 339 x 294 x 48 358 x 342 x 56
* Für diese Größen sind Muttern für T-Nuten DIN 508 nicht verwendbar.
Spannwerkzeug-Sortimentskasten
• Aus Vergütungsstahl
• Enthält alle notwendigen Elemente zum schnellen Aufspannen von Werkzeugen,
Vorrichtungen oder Werkstücken auf T-Nutentischen
• Alle Teile nach DIN oder Werksnorm sind auswechselbar und können jederzeit
ergänzt werden
Lieferung: Im stabilen Holzkasten mit abnehmbarem Deckel, Schraubenpaste,
Flachspanner, Nutenräumer und Ringschlüssel.
42 17414...
T-Nuten M10 x 10 M12 x 12 M12 x 14 M16 x 16 M16 x 18 M20 x 22
Bestell-Nr. 42 17414... ...050 ...053 ...056 ...059 ...062 ...065
€ 561,80 638,54 665,03 863,26 875,13 863,26 (048)
Universal-Spannunterlagen DIN 6500 4 x Gr. 1 – – – – –
4 x Gr. 2 4 x Gr. 2 4 x Gr. 2 4 x Gr. 2 4 x Gr. 2 4 x Gr. 2
2 x Gr. 3 4 x Gr. 3 4 x Gr. 3 4 x Gr. 3 4 x Gr. 3 4 x Gr. 3
Spanneisen mit Treppenzähnen Nr. 6314 Z 4 x 11/80 4 x 14/100 4 x 14/100 4 x 18/125 4 x 18/125 4 x 22/160
T-Nutenschraube mm, DIN 787 2 x 40 2 x 50 2 x 50 2 x 63 2 x 63 –
4 x 63 4 x 80 4 x 80 4 x 100 4 x 100 4 x 125
4 x 100 4 x 125 4 x 125 4 x 160 4 x 160 4 x 200
Stiftschraube DIN 6379 mm 4 x 80 4 x 100 4 x 100 4 x 125 4 x 125 4 x 125
6-kant-Mutter DIN 6330 B 6 x 6 x 6 x 6 x 6 x 6 x
Verlängerungsmutter Nr. 6334 4 x 4 x 4 x 4 x 4 x 4 x
Kegelpfanne DIN 6319 G 6 x 6 x 6 x 6 x 6 x 6 x
Tiefspannbacken 4 x Gr. 12 4 x Gr. 12 4 x Gr. 14 4 x Gr. 16 4 x Gr. 18 *
Nutenräumer Nr. 6485 – – 1 x 14– 20 1 x 14– 20 1 x 14– 20 1 x 22– 32
Ring-Maulschlüssel Nr. 3113A 1 x SW 16 1 x SW 18 1 x SW 18 1 x SW 24 1 x SW 24 1 x SW 30
Abmessung L x B x H mm 355 x 270 x 47 460 x 330 x 50 460 x 330 x 50 510 x 415 x 50 510 x 415 x 50 480 x 528 x 60
Die Tiefspannbacken sind komplett mit Muttern für T-Nuten DIN 508, Schrauben DIN 912 sowie zwei Sechskant-Stiftschlüsseln DIN 911.
* M20 x 22 ohne Tiefspannbacken, dafür sind jeweils 4 federnde Spanneisenhalter enthalten.
4/60
 Lieferung über Spedition innerhalb 48 Stunden • Kein Lagerartikel, Beschaffung kurzfristig
Alle Preise in € ohne MwSt.
z Paketdienstlieferung zuschlagspflichtig ! eingeschränkt Paketdienstfähig
