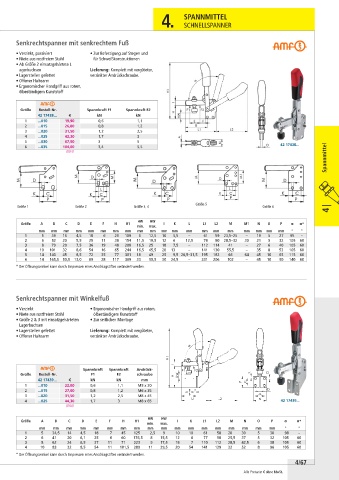

Page 301 - WS Werkzeuge 2026

4. SPANNMITTEL

SCHNELLSPANNER

Senkrechtspanner mit senkrechtem Fuß

• Verzinkt, passiviert • Zur Befestigung auf Stegen und
• Niete aus rostfreiem Stahl für Schweißkonstruktionen
• Ab Größe 2 einsatzgehärtete L
agerbuchsen Lieferung: Komplett mit vergüteter,
• Lagerstellen gefettet verzinkter Andrückschraube.
• Offener Haltearm
• Ergonomischer Handgriff aus rotem,
ölbeständigem Kunststoff

Größe Bestell-Nr. Spannkraft F1 Spannkraft F2
42 17438... € kN kN
1 ...010 19,90 0,6 1,1
2 ...015 26,80 0,8 1,2
3 ...020 31,50 1,2 2,5
4 ...025 42,30 1,7 3
5 ...030 67,50 3 5
Spannmittel
6 ...035 104,00 3,4 5,5 42 17438...
(084)

Größe 5
Größe 1 Größe 2 Größe 3, 4 Größe 6
4 |
HW HW
Größe A B C D E F H H1 I K L L1 L2 M M1 N O P α α*
min. max.
mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm ° °
1 5 39 16 4,5 18 6 29 109 6 12,5 10 5,5 – 61 59 23,5–25 – 19 5 27 95 –
2 6 52 20 5,5 25 11 38 154 11,5 19,5 12 6 12,5 78 80 28,5–32 30 21 5 32 105 60
3 8 79 20 7,5 36 19 48 200 16,5 25 18 7,5 – 112 114 41 – 27 6 40 105 60
4 10 101 32 8,6 54 16 65 244 16,5 45,5 20 13 – 141 130 55,5 – 35 8 53 105 60
5 14 140 45 8,5 72 35 77 301 18 49 25 9,5 26,5–31,5 195 183 66 64 45 10 65 115 60
6 14 165,5 50,5 13,0 89 28 117 369 33 90,5 30 24,5 – 231 206 102 – 45 10 90 140 60
* Der Öffnungswinkel kann durch Einpressen eines Anschlagstiftes verändert werden.

Senkrechtspanner mit Winkelfuß

• Verzinkt • Ergonomischer Handgriff aus rotem,
• Niete aus rostfreiem Stahl ölbeständigem Kunststoff
• Größe 2 & 3 mit einsatzgehärteten • Zur seitlichen Montage
Lagerbuchsen
• Lagerstellen gefettet Lieferung: Komplett mit vergüteter,
• Offener Haltearm verzinkter Andrückschraube.

Spannkraft Spannkraft Andrück-
Größe Bestell-Nr. F1 F2 schraube
42 17439... € kN kN mm
1 ...010 22,00 0,6 1,1 M5 x 30
2 ...015 27,60 0,8 1,2 M6 x 35
3 ...020 31,50 1,2 2,5 M8 x 45
4 ...025 44,30 1,7 3 M8 x 65 42 17439...
(084)

HW HW
Größe A B C D E F H H1 I K L1 L2 M N O P α α*
min. max.
mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm ° °
1 5 34,5 14 4,5 18 7 45 125 2,5 9 10 10 61 58 20 30 5 30 98 –
2 6 41 20 6,1 25 6 60 176,5 8 15,5 12 6 77 90 25,5 37 5 32 105 60
3 8 62 24 6,5 37 11 71 223 9 17,5 18 7 110 112 28,5 42,5 6 38 105 60
4 10 83 32 8,5 54 11 101,5 280 11 39,5 20 54 141 129 32 52 8 96 105 60
* Der Öffnungswinkel kann durch Einpressen eines Anschlagstiftes verändert werden.
4/67
