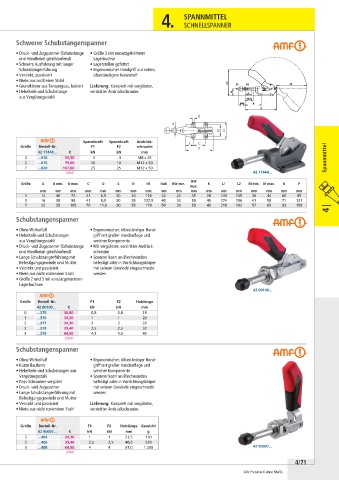

Page 305 - WS Werkzeuge 2026

4. SPANNMITTEL

SCHNELLSPANNER

Schwerer Schubstangenspanner

• Druck- und Zugspanner (Schubstange • Größe 3 mit einsatzgehärteter
und Handhebel gleichlaufend) Lagerbuchse
• Schwere Ausführung mit langer • Lagerstellen gefettet
Schubstangenführung • Ergonomischer Handgriff aus rotem,
• Verzinkt, passiviert ölbeständigem Kunststoff
• Niete aus rostfreiem Stahl
• Grundkörper aus Temperguss, lackiert Lieferung: Komplett mit vergüteter,
• Hebelteile und Schubstange verzinkter Andrückschraube.
aus Vergütungsstahl

Spannkraft Spannkraft Andrück-
Größe Bestell-Nr. F1 F2 schraube
42 17444... € kN kN mm
3 ...010 53,50 4 4 M8 x 35 Spannmittel
5 ...015 79,00 10 10 M12 x 50
7 ...020 167,00 25 25 M12 x 50
(084) 42 17444...
HW
Größe A B min. B max. C D E H H1 Hub HW min. K L1 L2 M min. M max. N P
max.
mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm
3 12 40 72 41 6,5 30 30 116 32 22 35 28 139 135 36 44 60 95
5 16 58 98 41 8,5 50 38 137,5 40 30 50 45 174 156 41 50 71 121
7 22 59 105 70 11,0 50 55 179 50 30 50 45 218 192 57 65 93 158
4 |
Schubstangenspanner

• Ohne Winkelfuß • Ergonomischer, ölbeständiger Hand-
• Hebelteile und Schubstangen griff mit großer Handauflage und
aus Vergütungsstahl weicher Komponente
• Druck- und Zugspanner (Schubstange • Mit vergüteter, verzinkter Andrück-
und Handhebel gleichlaufend) schraube
• Lange Schubstangenführung mit • Spanner kann an Blechwänden
Befestigungsgewinde und Mutter befestigt oder in Vorrichtungskörper
• Verzinkt und passiviert mit seinem Gewinde eingeschraubt
• Niete aus nicht rostendem Stahl werden
• Größe 2 und 3 mit einsatzgehärteten
Lagerbuchsen
42 00100...

Größe Bestell-Nr. F1 F2 Hublänge
42 00100... € kN kN mm
0 ...375 30,80 0,8 0,8 16
1 ...376 34,20 1 1 20
2 ...377 34,30 2 2 26
3 ...378 39,40 2,5 2,5 32
5 ...379 64,50 4,5 4,5 40
(084)
Schubstangenspanner
• Ohne Winkelfuß • Ergonomischer, ölbeständiger Hand-
• Kurze Bauform griff mit großer Handauflage und
• Hebelteile und Schubstangen aus weicher Komponente
Vergütungsstahl • Spanner kann an Blechwänden
• Pass-Schrauben vergütet befestigt oder in Vorrichtungskörper
• Druck- und Zugspanner mit seinem Gewinde eingeschraubt
• Lange Schubstangenführung mit werden
Befestigungsgewinde und Mutter
• Verzinkt und passiviert Lieferung: Komplett mit vergüteter,
• Niete aus nicht rostendem Stahl verzinkter Andrückschraube.

Größe Bestell-Nr. F1 F2 Hublänge Gewicht
42 90007... € kN kN mm g
2 ...404 34,30 1 1 21,5 130
3 ...406 39,40 2,5 2,5 40,0 320
5 ...408 64,50 4 4 67,0 1.200 42 90007...
(084)
4/71

Alle Preise in € ohne MwSt.
