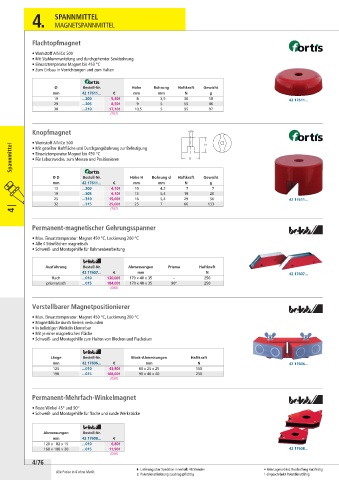

Page 310 - WS Werkzeuge 2026

4. SPANNMITTEL

MAGNETSPANNMITTEL

Flachtopfmagnet

• Werkstoff AlNiCo 500
• Mit Stahlummantelung und durchgehender Senkbohrung
• Einsatztemperatur Magnet bis 450 °C
• Zum Einbau in Vorrichtungen und zum Halten

Ø Bestell-Nr. Höhe Bohrung Haftkraft Gewicht
mm 42 17611... € mm mm N g
19 ...200 5,30 ! 8 3,5 30 18 42 17611...
29 ...205 8,50 ! 9 5 55 46
38 ...210 17,10 ! 10,5 5 95 97
(787)

Knopfmagnet d

• Werkstoff AlNiCo 500 H
Spannmittel • Einsatztemperatur Magnet bis 450 °C D
• Mit geteilter Haftfläche und Durchgangsbohrung zur Befestigung
• Für Laborzwecke, zum Messen und Positionieren

Ø D Bestell-Nr. Höhe H Bohrung d Haftkraft Gewicht
mm 42 17611... € mm mm N g
13 ...300 4,10 ! 10 4,2 7 7
19 ...305 6,10 ! 13 5,4 19 20
25 ...310 15,00 ! 16 5,4 29 56 42 17611...
32 ...315 25,00 ! 25 7 66 133
4 | (787)

Permanent-magnetischer Gehrungsspanner

• Max. Einsatztemperatur: Magnet 450 °C, Lackierung 200 °C
• Alle 4 Stirnflächen magnetisch
• Schweiß- und Montagehilfe für Rahmenbearbeitung

Ausführung Bestell-Nr. Abmessungen Prisma Haftkraft
42 17607... € mm N 42 17607...
flach ...010 130,00 ! 170 x 40 x 35 – 250
prismatisch ...015 184,00 ! 170 x 40 x 35 90° 250
(088)

Verstellbarer Magnetpositionierer

• Max. Einsatztemperatur: Magnet 450 °C, Lackierung 200 °C
• Magnetblöcke durch Gelenk verbunden
• In beliebigen Winkeln klemmbar
• Mit je einer magnetischen Fläche
• Schweiß- und Montagehilfe zum Halten von Blechen und Flacheisen

Länge Bestell-Nr. Block-Abmessungen Haftkraft
mm 42 17606... € mm N 42 17606...
125 ...010 43,90 ! 60 x 25 x 25 150
190 ...015 108,00 ! 90 x 40 x 40 250
(088)

Permanent-Mehrfach-Winkelmagnet

• Feste Winkel 45° und 90°
• Schweiß- und Montagehilfe für flache und runde Werkstücke

Abmessungen Bestell-Nr.
mm 42 17608... €
120 x 82 x 15 ...010 6,80 !
160 x 100 x 20 ...015 11,90 ! 42 17608...
(088)
4/76
 Lieferung über Spedition innerhalb 48 Stunden • Kein Lagerartikel, Beschaffung kurzfristig
Alle Preise in € ohne MwSt.
z Paketdienstlieferung zuschlagspflichtig ! eingeschränkt Paketdienstfähig
