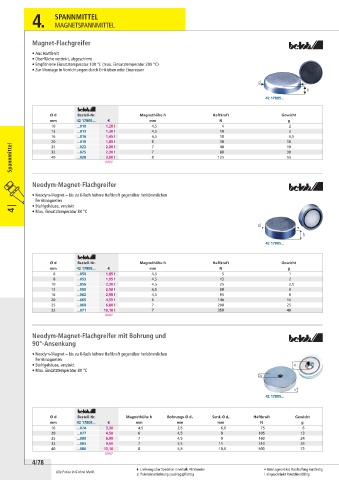

Page 312 - WS Werkzeuge 2026

4. SPANNMITTEL

MAGNETSPANNMITTEL

Magnet-Flachgreifer

• Aus Hartferrit
• Oberfläche verzinkt, abgeschirmt
• Empfohlene Einsatztemperatur 100 °C (max. Einsatztemperatur 200 °C)
• Zur Montage in Vorrichtungen durch Einkleben oder Einpressen

42 17805...

Ø d Bestell-Nr. Magnethöhe h Haftkraft Gewicht
mm 42 17805... € mm N g
10 ...010 1,20 ! 4,5 4 2
13 ...013 1,30 ! 4,5 10 3
16 ...016 1,45 ! 4,5 18 4,5
20 ...019 1,85 ! 6 7 30 10
Spannmittel 32 ...025 (088) 7 8 80 30
2,00 !
...022
25
40
19
2,30 !
...028
55
40
125
3,00 !
Neodym-Magnet-Flachgreifer
• Neodym-Magnet – bis zu 6-fach höhere Haftkraft gegenüber herkömmlichen
Ferritmagneten
4 | • Stahlgehäuse, verzinkt
• Max. Einsatztemperatur 80 °C

42 17805...

Ø d Bestell-Nr. Magnethöhe h Haftkraft Gewicht
mm 42 17805... € mm N g
6 ...050 1,85 ! 4,5 5 1
8 ...053 1,95 ! 4,5 13 2
10 ...056 2,30 ! 4,5 25 2,5
13 ...059 2,50 ! 4,5 60 4
16 ...062 2,90 ! 4,5 95 6
20 ...065 4,55 ! 6 140 14
25 ...068 6,80 ! 7 200 25
32 ...071 10,10 ! 7 350 40
(088)

Neodym-Magnet-Flachgreifer mit Bohrung und
90°-Ansenkung

• Neodym-Magnet – bis zu 6-fach höhere Haftkraft gegenüber herkömmlichen
Ferritmagneten
• Stahlgehäuse, verzinkt d 2
• Max. Einsatztemperatur 80 °C
d 1

h
42 17805...

Ø d Bestell-Nr. Magnethöhe h Bohrungs-Ø d 1 Senk-Ø d 2 Haftkraft Gewicht
mm 42 17805... € mm mm mm N g
16 ...074 3,30 4,5 3,5 6,6 75 6
20 ...077 4,50 6 4,5 9 105 13
25 ...080 6,00 7 4,5 9 160 24
32 ...083 9,60 7 5,5 11 310 39
40 ...086 13,10 8 5,5 10,6 500 73
(088)
4/78
 Lieferung über Spedition innerhalb 48 Stunden • Kein Lagerartikel, Beschaffung kurzfristig
Alle Preise in € ohne MwSt.
z Paketdienstlieferung zuschlagspflichtig ! eingeschränkt Paketdienstfähig
