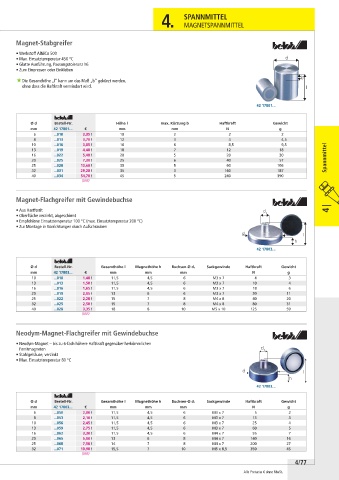

Page 311 - WS Werkzeuge 2026

4. SPANNMITTEL

MAGNETSPANNMITTEL

Magnet-Stabgreifer

• Werkstoff AlNiCo 500
• Max. Einsatztemperatur 450 °C
• Glatte Ausführung, Passungstoleranz h6
• Zum Einpressen oder Einkleben
 Die Gesamthöhe „l“ kann um das Maß „b“ gekürzt werden,
ohne dass die Haftkraft vermindert wird.

42 17801...

Ø d Bestell-Nr. Höhe l max. Kürzung b Haftkraft Gewicht
mm 42 17801... € mm mm N g
6 ...010 3,35 ! 10 2 2 2
8 ...013 3,70 ! 12 3 4 4,5
10 ...016 3,85 ! 16 6 8,5 9,5
13 ...019 4,40 ! 18 7 12 18
16 ...022 5,40 ! 20 5 20 30
20 ...025 7,30 ! 25 6 40 57 Spannmittel
25 ...028 13,60 ! 30 5 60 106
32 ...031 29,20 ! 35 3 160 187
40 ...034 54,70 ! 45 5 240 390
(088)

Magnet-Flachgreifer mit Gewindebuchse

• Aus Hartferrit 4 |
• Oberfläche verzinkt, abgeschirmt
• Empfohlene Einsatztemperatur 100 °C (max. Einsatztemperatur 200 °C)
• Zur Montage in Vorrichtungen durch Aufschrauben

42 17803...

Ø d Bestell-Nr. Gesamthöhe l Magnethöhe h Buchsen-Ø d 1 Sackgewinde Haftkraft Gewicht
mm 42 17803... € mm mm mm N g
10 ...010 1,40 ! 11,5 4,5 6 M3 x 7 4 3
13 ...013 1,50 ! 11,5 4,5 6 M3 x 7 10 4
16 ...016 1,65 ! 11,5 4,5 6 M3 x 7 18 6
20 ...019 2,05 ! 13 6 6 M3 x 7 30 11
25 ...022 2,20 ! 15 7 8 M4 x 8 40 20
32 ...025 2,50 ! 15 7 8 M4 x 8 80 31
40 ...028 3,35 ! 18 8 10 M5 x 10 125 59
(088)

Neodym-Magnet-Flachgreifer mit Gewindebuchse

• Neodym-Magnet – bis zu 6-fach höhere Haftkraft gegenüber herkömmlichen
Ferritmagneten
• Stahlgehäuse, verzinkt
• Max. Einsatztemperatur 80 °C

42 17803...

Ø d Bestell-Nr. Gesamthöhe l Magnethöhe h Buchsen-Ø d 1 Sackgewinde Haftkraft Gewicht
mm 42 17803... € mm mm mm N g
6 ...050 2,00 ! 11,5 4,5 6 M3 x 7 5 2
8 ...053 2,10 ! 11,5 4,5 6 M3 x 7 13 3
10 ...056 2,45 ! 11,5 4,5 6 M3 x 7 25 4
13 ...059 2,75 ! 11,5 4,5 6 M3 x 7 60 5
16 ...062 3,30 ! 11,5 4,5 6 M4 x 7 95 7
20 ...065 5,00 ! 13 6 8 M4 x 7 140 16
25 ...068 7,50 ! 14 7 8 M4 x 7 200 27
32 ...071 10,90 ! 15,5 7 10 M5 x 8,5 350 45
(088)
4/77
